境界ボリューム: フッターに移動
Creo+
ユーザーインタフェースの場所:
• 部品で、 > >
「境界ボリューム」(Enclosure Volume) の順にクリックします。
「境界ボリューム」(Enclosure Volume) の順にクリックします。• アセンブリで、 > > > 「境界ボリューム」(Enclosure Volume) の順にクリックします。
「境界ボリューム」(Enclosure Volume) の順にクリックします。説明
境界ボリューム機能が強化され、境界ボックス計算に関連するユースケースのサポートが広がりました。次の新機能が追加されました。

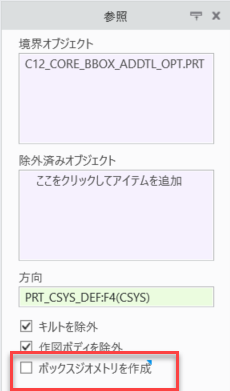

• 「参照」(References) タブの新しい「ボックスジオメトリを作成」(Create box geometry) オプションは、境界ボリュームを表すジオメトリを作成するかどうかを制御します。
• 境界ボリュームフィーチャーをフッターに移動する機能が追加されました。
境界ボリュームフィーチャーをフッターに移動できるようにするには、「ボックスジオメトリを作成」(Create box geometry) チェックボックスをオンにしないでください。
モデルツリーで境界ボリュームフィーチャーを右クリックすると、「フッターに移動」(Move to footer) コマンドが使用可能になります。
以前は、境界ボリュームフィーチャーをフッターに移動できませんでした。
利点
パッケージ最適化など、さまざまなユースケースにおける境界ボックス計算に関連する最適化されたプロセスサポート
追加情報
ヒント: | なし。 |
制限事項: | 既知の制限事項はありません。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
