近似サーフェス
Creo+
ユーザーインタフェースの場所: > >
「近似サーフェス」(Approximate Surfaces) の順にクリックします。
「近似サーフェス」(Approximate Surfaces) の順にクリックします。ビデオ
説明

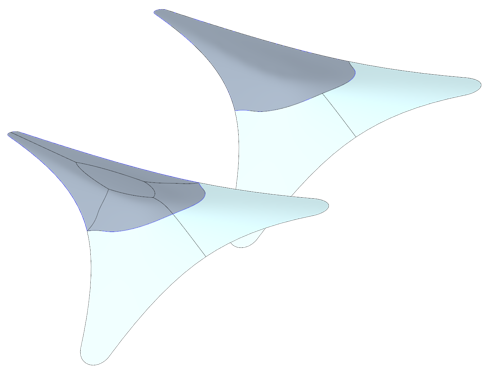

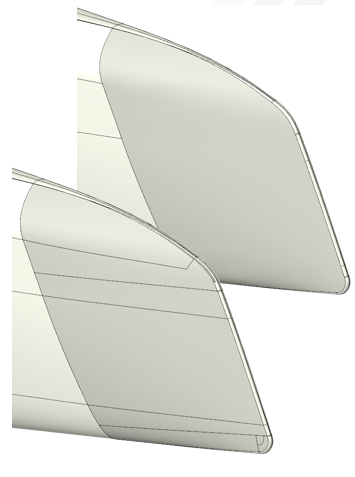

Creo+ では、選択したサーフェスのパッチを 1 つの近似サーフェスで近似できるようになりました。これは、修復のユースケースでジオメトリを微調整する必要がある場合 (サーフェス数を減らしてサーフェスを簡略化するなど)、または特異点を含むオフセットサーフェスの結果をパッチする必要がある場合に便利です。これまでは、複数のサーフェスを 1 つのサーフェスで近似することはできませんでした。
以下の 3 つの接続オプションから選択できます。
•
「置換」(Replace)、上記のユースケースを最も効果的にサポートするデフォルトの接続
「置換」(Replace)、上記のユースケースを最も効果的にサポートするデフォルトの接続•
「コピーおよびトリム」(Copy and Trim)
「コピーおよびトリム」(Copy and Trim)•
「トリムなしコピー」(Copy Untrimmed)
「トリムなしコピー」(Copy Untrimmed)隣接するサーフェスへの接続については追加のオプションがあり、「G0 (位置)」(G0 (Position)) 条件、または正接を維持する「G1 (正接)」(G1 (Tangency)) 条件のいずれかを選択できます。正接条件は、
「隣接」(Neighbors) サーフェス (正接する隣接サーフェスに接続しているエッジにのみ適用) または
「参照」(References) (選択した元のサーフェス) を基準にして計算できます。
「隣接」(Neighbors) サーフェス (正接する隣接サーフェスに接続しているエッジにのみ適用) または 「参照」(References) (選択した元のサーフェス) を基準にして計算できます。「G1 (正接)」(G1 (Tangency)) 条件で近似を試み、正接条件を満たすことができない場合でも、フィーチャーを正常に作成できます。これを行うには、「接続処理」(Connection Handling) を
「厳密」(Strict) から
「可変」(Relaxed) に設定します。この場合、そのフィーチャーに対してジオメトリチェックが生成されます。
「厳密」(Strict) から 「可変」(Relaxed) に設定します。この場合、そのフィーチャーに対してジオメトリチェックが生成されます。追加の制御オプションは以下のとおりです。
• 「近似範囲」(Approximation scope) - 内部と境界を近似するか、境界のみに基づいて N-サイドサーフェスパッチを作成します
• 「除外エッジ」(Excluded edges) - 接続要件から除外された内側エッジまたは内側ループ
利点
• 設計の柔軟性が向上します
• インポート修復のユースケースでジオメトリが微調整されます (サーフェス数を減らしてサーフェスを簡略化するなど)
• 特異点を含むオフセットサーフェスの結果がパッチされます
追加情報
ヒント: | なし。 |
制限事項: | 非接合サーフェス領域/コンターを含むサーフェスを近似することはお勧めしません。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
