干渉結果の視覚化の向上
Creo+
ユーザーインタフェースの場所: >
ビデオ
説明
干渉の領域を視覚化する際に、色を除去し、干渉する部品のみを表示できるようになりました。
次のような機能強化が行われました。
• 割り当てられたモデルカラーの非表示を、より簡単に制御できるようになりました。
◦ 「ビュー」(View) タブで、「モデルカラー」(Model Colors) がデフォルトで使用可能になりました。
◦ 干渉領域の視認性が向上しています。

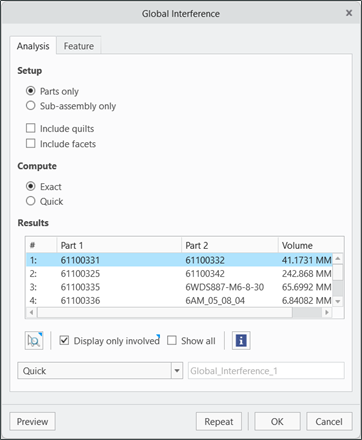

• 干渉ボリュームにズームするための新しいオプションが追加されています。このオプションは、右クリックメニューまたは「グローバル干渉」(Global Interference) ダイアログボックスから選択します。

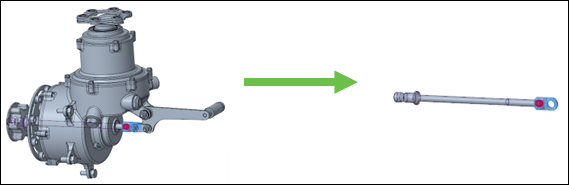

• 干渉しているモデルのみを表示する新しいオプションが追加されています。干渉箇所に含まれる構成部品のみを表示できます。「グローバル干渉」(Global Interference) ダイアログボックスのチェックボックスをオンにします。
利点
• 干渉領域の表示が改善されたことで、問題をより迅速に特定できます。
• 干渉ボリュームの視覚化が簡単になり、より効率的な解析がサポートされます。
追加情報
ヒント: | なし。 |
制限事項: | 既知の制限事項はありません。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
