パフォーマンスレポートのユーザビリティの向上
Creo+
ユーザーインタフェースの場所: > >
「パフォーマンスレポート」(Performance Report) の順にクリックします。
「パフォーマンスレポート」(Performance Report) の順にクリックします。説明
新しい機能強化により、以下のように再生レポートがより詳細になり、ユーザビリティが向上しています。
• スタートページが見やすくなりました。
• 「パフォーマンスレポート」(Performance Report) ダイアログボックスがモデルツリーオブジェクトの選択をブロックしなくなりました。
• レポートで「再生準備」(Regeneration Preparation) が「その他」(Miscellaneous) ノードと「その他のアイテム」(Other Items) ノードに置き換えられました。
◦ 「その他」(Miscellaneous) - 特定のオブジェクトによって算入されていない再生に関連する時間を表します。
◦ 「その他のアイテム」(Other Items) - 各構成部品のリレーション、Pro/Program、ファミリーテーブル、アセンブリカット、フレキシブル構成部品、およびメカニズムの再生時間が含まれます。
• オーナーモデルのパスを示す新しい列がフラットリストに追加されました。
• 「構造使用」(By Structure) タブと「フラットリスト」(Flat List) タブでオブジェクトが同じ方法で選択されるようになりました。

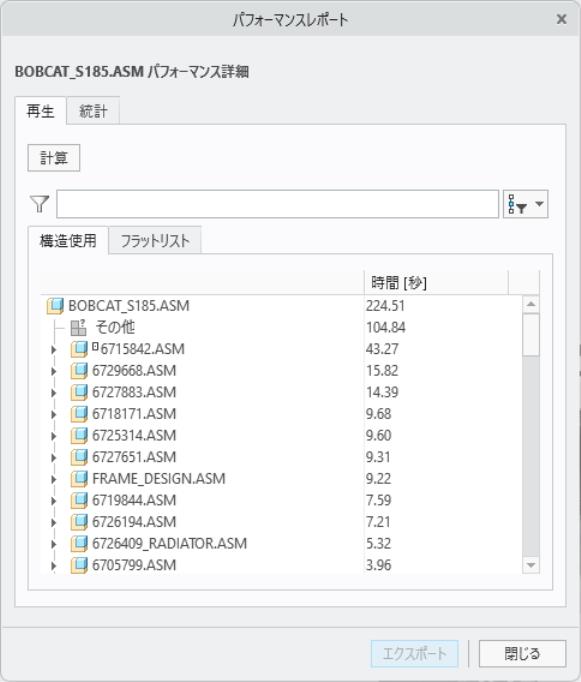

「構造使用」(By Structure) タブを以下の図に示します。

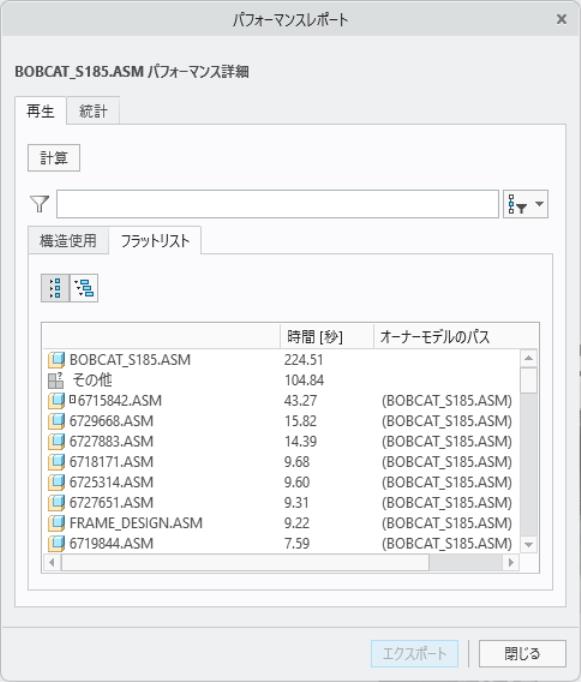

「フラットリスト」(Flat List) タブを以下の図に示します。
• サーチのモデルツリーサーチとの整合性が向上し、リストのハイライトとフィルタの両方を行うことができます。

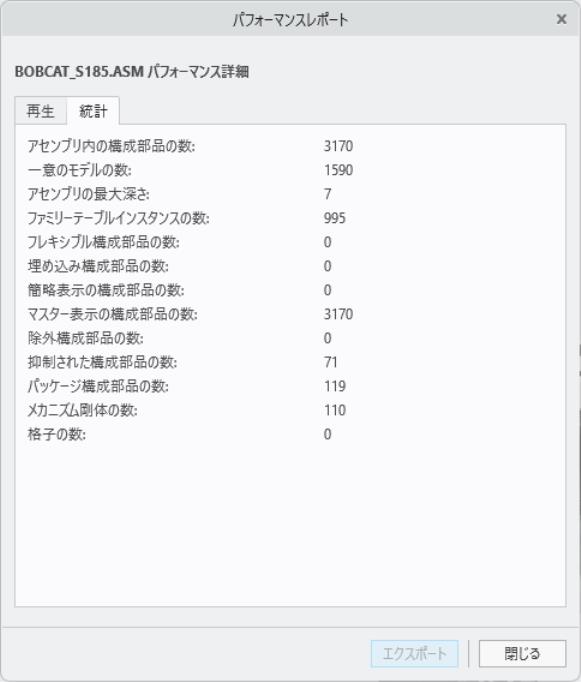

• 以下の図に示すように、「統計」(Statistics) タブにはフィーチャーの数が含まれています。
利点
機能強化されたパフォーマンスレポートツールを使用することで、モデルの再生パフォーマンスをより効果的に評価し、設計内で発生する可能性のあるボトルネックの詳細をより簡単に見つけることができます。
追加情報
ヒント: | なし。 |
制限事項: | • 再生時間はシステム依存であり、実行中のその他のプロセスによって変化します。 • 同じ構成部品の複数のオカレンスすべてが各アセンブリの合計に加算されます。これにより、そのアセンブリの再生レポートの結果が不正確になることがあります。 • 簡略表示は完全にはサポートされていません。 • メカニズムアセンブリは、アセンブリ内で変更が行われるまで再生されません。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
