ユーザーインタフェースの場所: 「モデル」(Model) > 「データム」(Datum) > 「参照」(Reference) の順にクリックすると、参照を選択したりサーチクエリーを作成したりするためのジオメトリのサーチツールが使用可能になります。

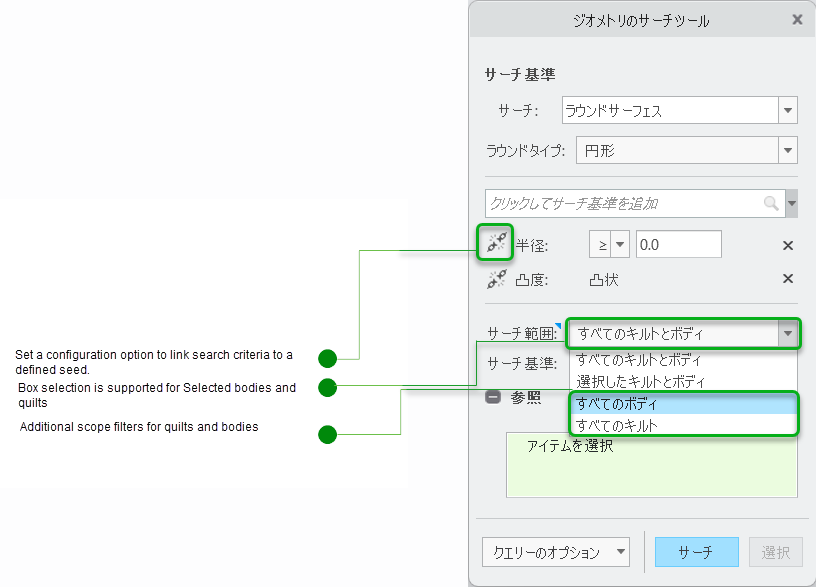

アセンブリレベルのデータム参照フィーチャーからアクセスした場合に、ジオメトリのサーチツールをアセンブリコンテキストで使用できるようになりました。これにより、複数のモデルにわたってサーフェスのジオメトリサーチを実行できます。サーチ範囲は、データム参照フィーチャーを所有するアセンブリ内です。このサーチは、アセンブリレベルのデータム参照フィーチャーにクエリーとして保存できます。新しいコンフィギュレーションオプション geometry_search_tool_link を使用すると、デフォルトで、定義済みのシードにサーチ基準をリンクできます。「サーチ範囲」(Search in) オプションが強化され、「すべてのキルト」(All quilts) および「すべてのボディ」(All bodies) という 2 つのエンティティが追加されました。これらのエンティティはそれぞれ、ボディ内またはキルト内をサーチするために使用されます。「選択したキルトとボディ」(Selected quilts and bodies) オプションでボックス選択がサポートされます。

ジオメトリサーチクエリーに基づいて、アセンブリレベルのアノテーションおよび PMI 用に、セマンティックサーフェス参照を簡単かつ効率的に取り込んで定義できます。
