ユーザーインタフェースの場所:

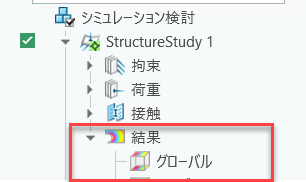

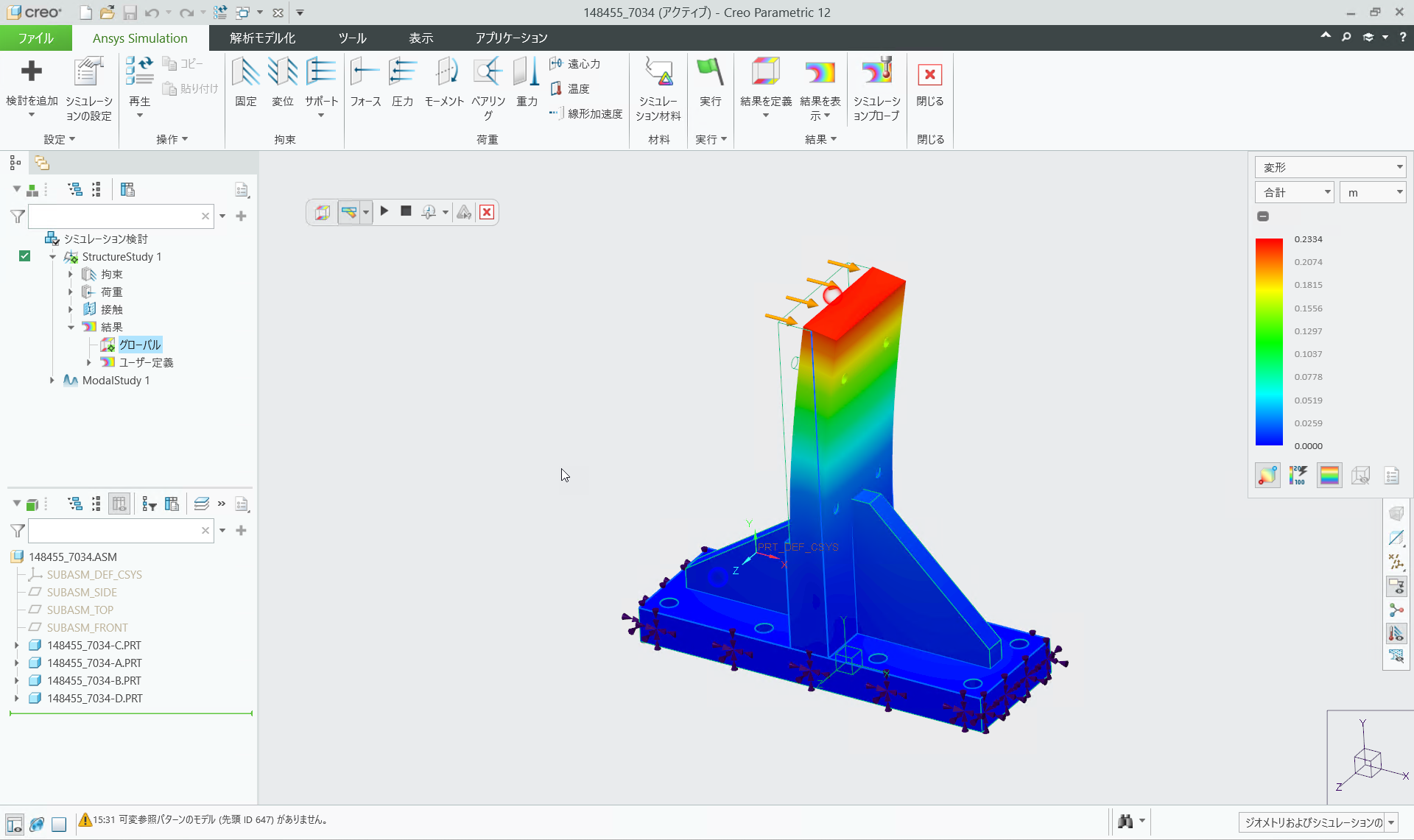

Creo Ansys Simulation (「アプリケーション」(Applications) > 「Ansys Simulation」) で作業している場合、グローバル結果はモデルツリーの「結果」(Results) ノードに表示されます。

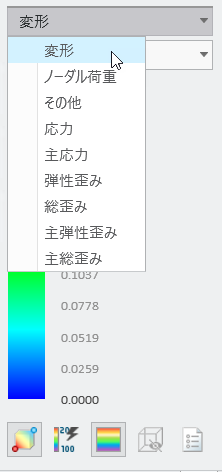

基本結果がモデルツリーから除去され、グローバル結果に置き換えられました。グローバル結果は、検討の実行時にモデルツリーに表示されます。グローバル結果の凡例は Creo Simulation Live と似ています。最も一般的なタイプの結果を利用でき、そのサブタイプとともに表示できます。

ユーザー定義の結果は、引き続きグローバル結果以外の結果でサポートされています。「すべての結果タイプに対して分析」(Solve for all result types) オプションは除去されました。固有値検討の結果の凡例にはすべてのモードが表示されます。グローバル結果は補助ウィンドウでも表示できます。以前のリリースの Creo で作成された結果は、アクティブ化する前に更新する必要があります。

この機能強化では次のような利点が得られます。
