Creo Ansys Simulation でのメッシュのジオメトリチェックフィードバック
Creo+
ユーザーインタフェースの場所: 次の場所から「トラブルシューティング」(Troubleshooter) ダイアログボックスにアクセスできます。
• 「Ansys Simulation」タブで、「実行」(Run)
> をクリックします。
> をクリックします。• プロセスマネージャで
をクリックして、アクティブなプロセスを表示します。
をクリックして、アクティブなプロセスを表示します。
をクリックし、 「トラブルシューティング」(Troubleshooter) を選択します。ビデオ
説明
Creo Ansys Simulation で、ジオメトリの問題によってメッシュが失敗した場合のトラブルシューティングがサポートされるようになりました。以前は、この情報は提供されていませんでした。トラブルシューティングでは、次の図に示すように、メッシュが失敗したサーフェスがリストされます。

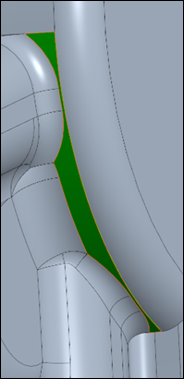

「メッシュ」(Mesh) リストアイテムを選択すると、次の図に示すように、グラフィックウィンドウ内でそのサーフェスがハイライトされ、その領域にズームインされます。
トラブルシューティングは、将来的にエラーメッセージ、警告メッセージ、および情報メッセージで使用される予定です。
利点
この機能強化では次のような利点が得られます。
• 問題のあるモデル領域の特定
• ユーザーへのインスタントフィードバックの提供
• 一貫性のあるトラブルシューティング
追加情報
ヒント: | なし。 |
制限事項: | 既知の制限事項はありません。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
