Creo Ansys Simulation - 2 次元断面のサポート
Creo+
ユーザーインタフェースの場所: > から、
をクリックしてモデルツリーの選択断面をアクティブ化します。
をクリックしてモデルツリーの選択断面をアクティブ化します。
ビデオ
説明
Creo Ansys Simulation での作業中は 2 次元断面が完全にサポートされます。
2 次元断面に対しては以下の制御が使用可能です。
• 作成
• 再定義
• アクティブ化
• 無効化

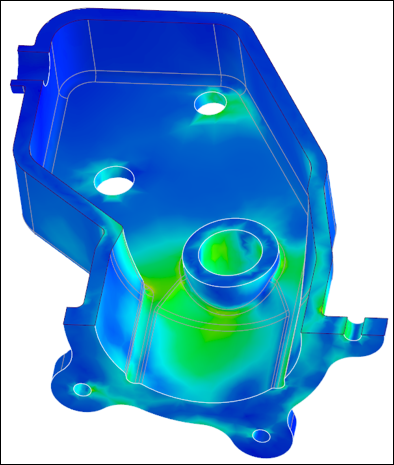

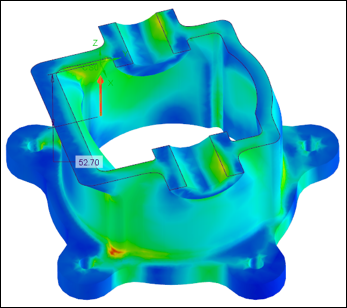

この機能強化により、2 次元断面のダイナミック更新も可能になります。Creo Simulation Live と Creo Ansys Simulation の両方に、結果の凡例を使用してワイヤフレームジオメトリを結果から非表示にするオプションもあります。以下の図は、さまざまな断面での結果の表示を示しています。
利点
この機能強化では次のような利点が得られます。
• モデルをカットする必要がある場合に結果が明確になる
• Creo の使い慣れたユーザーインタフェースを 2 次元断面に使用できる
追加情報
ヒント: | なし。 |
制限事項: | 既知の制限事項はありません。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
