各スポット溶接インスタンスのスタックの計算は、スポット溶接から、スポット溶接が位置するサーフェスに垂直なベクトルの方向に、スポット溶接インスタンスが結合するシートを貫通して行われます。

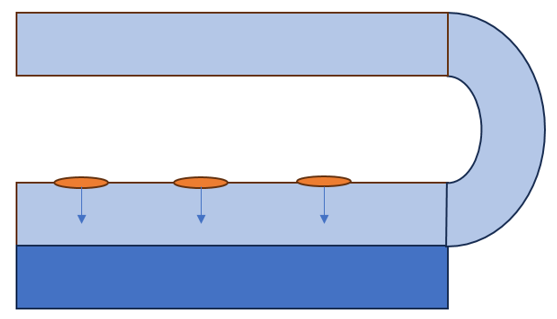

たとえば、ジョイントメンバーフィーチャーに 2 つの構成部品が含まれているとします。以下のように、3 つのスポット溶接インスタンスが 2 つの構成部品を結合しています。

各スポット溶接インスタンスのスタックは、矢印の方向のシートについてのみ計算されます。

Creo では、グラフィックウィンドウの各スポット溶接インスタンスの下にスタックに関する情報を表示できます。この情報はエクスポート可能な xMCF ファイルにも含まれており、インポートしてジョイントおよび取り付けのデータを作成できます。これは、スタックが製造能力に従っていることを検証するために使用されます。

ポインタをスポット溶接インスタンス上に置くと、次の情報を示すツールヒントが表示されます。

例:

ジョイントメンバーフィーチャーには 3 つの構成部品が含まれています。3 つのスポット溶接インスタンスすべてについて、JM スタックの値は 3 です。

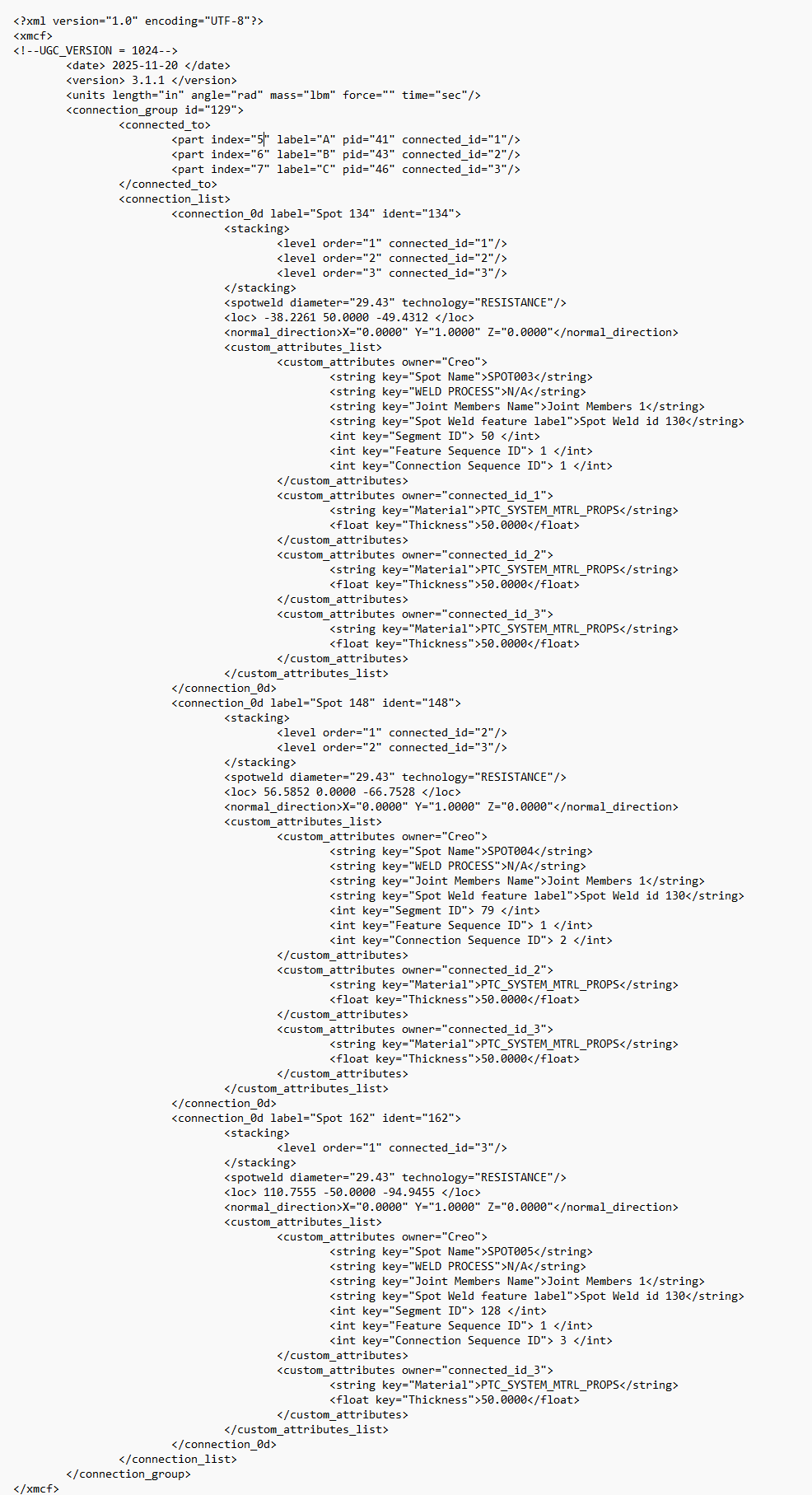

スポット溶接情報をエクスポートする際に、各溶接インスタンスのスタック情報が xMCF ファイルに追加されます。

スタックは、次のルールに従って計算されます。
