PID コントローラ練習 3 - メッシュの準備
1. Flow Analysis ツリーで、「ドメイン」(Domains) を選択します。
2. 「プロパティ」(Properties) パネルの「メッシュ」(Mesh) タブで、「メッシュ生成」(Generate Mesh) に次の値を入力します。
◦ 「最大セルサイズ」(Maximum Cell Size) - 0.02
◦ 「最小セルサイズ」(Minimum Cell Size) - 0.0002
◦ 「サーフェスでのセルサイズ」(Cell Size on Surfaces) - 0.01
値はデフォルト設定として保持されます。これらの値は、必要に応じて変更できます。
3.
「メッシュを生成」(Generate Mesh) をクリックして、流体ドメインのメッシュを作成します。
「メッシュを生成」(Generate Mesh) をクリックして、流体ドメインのメッシュを作成します。4. 「ドメイン」(Domains) で、PIPE_Body_1 を選択します。ビューパネルで、
「表示」(Show) をクリックして、選択したドメインを表示します。

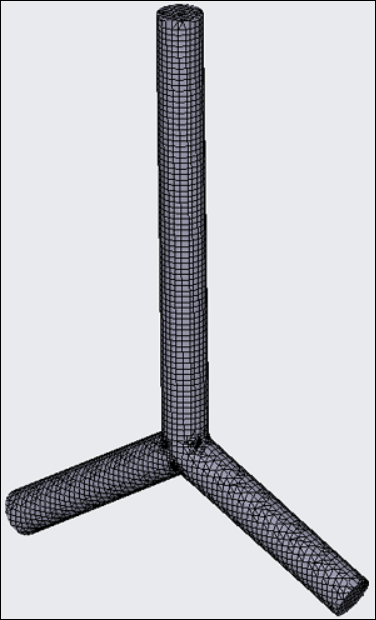

「表示」(Show) をクリックして、選択したドメインを表示します。5. 「プロパティ」(Properties) パネルの「ビュー」(View) タブで、「グリッド」(Grid) および「外形」(Outline) を「はい」(Yes) に設定します。次の図に示すようにメッシュが表示されます。
PID コントローラのメッシュ
