PID コントローラ練習 2 - 境界条件の作成
1. 「ドメイン」(Domains) で、PIPE_Body_1 を右クリックして
「境界条件を追加」(Add Boundary Condition) を選択します。「サーフェスセット」(Surface Sets) ダイアログボックスが開きます。
「境界条件を追加」(Add Boundary Condition) を選択します。「サーフェスセット」(Surface Sets) ダイアログボックスが開きます。2. 次の図に示すように、pipe_cold_inlet に対応するサーフェスを選択します。

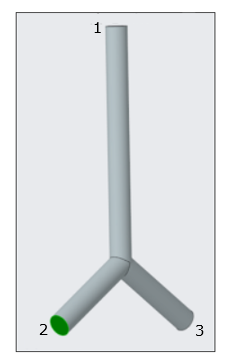

図 2. 境界サーフェス
1. pipe_outlet
2. pipe_cold_inlet
3. pipe_hot_inlet
3. 「OK」をクリックします。「一般境界」(General Boundaries) に、新しいエンティティ BC_0001 が作成されます。
4. 「ドメイン」(Domains) で、PIPE_Body_1 を右クリックして 「境界条件を追加」(Add Boundary Condition) を選択します。「サーフェスセット」(Surface Sets) ダイアログボックスが開きます。
「境界条件を追加」(Add Boundary Condition) を選択します。「サーフェスセット」(Surface Sets) ダイアログボックスが開きます。5. 上の図に示すように、pipe_hot_inlet に対応するサーフェスを選択します。
6. 「OK」をクリックします。「一般境界」(General Boundaries) に、新しいエンティティ BC_0002 が作成されます。
7. 「ドメイン」(Domains) で、PIPE_Body_1 を右クリックして 「境界条件を追加」(Add Boundary Condition) を選択します。「サーフェスセット」(Surface Sets) ダイアログボックスが開きます。
「境界条件を追加」(Add Boundary Condition) を選択します。「サーフェスセット」(Surface Sets) ダイアログボックスが開きます。8. 上の図に示すように、pipe_outlet に対応するサーフェスを選択します。
9. 「OK」をクリックします。「一般境界」(General Boundaries) に、新しいエンティティ BC_0003 が作成されます。
10. 以下の境界条件を右クリックして名前を変更します。
◦ BC_0001 を pipe_cold_inlet に
◦ BC_0002 を pipe_hot_inlet に
◦ BC_0003 を pipe_outlet に
