Creo Simulation Live の検討結果でのベクトルの表示
ベクトルを使用して、流体ドメイン内で流体要素が移動する方向と速度をシミュレートおよび表示します。ベクトルは速度の結果でのみ使用できます。
結果にベクトルを表示するには
1. シミュレーション検討を実行します。
2. >
「結果表示」(Show Results) の順にクリックし、結果の凡例で結果の数量を選択します。
「結果表示」(Show Results) の順にクリックし、結果の凡例で結果の数量を選択します。3.

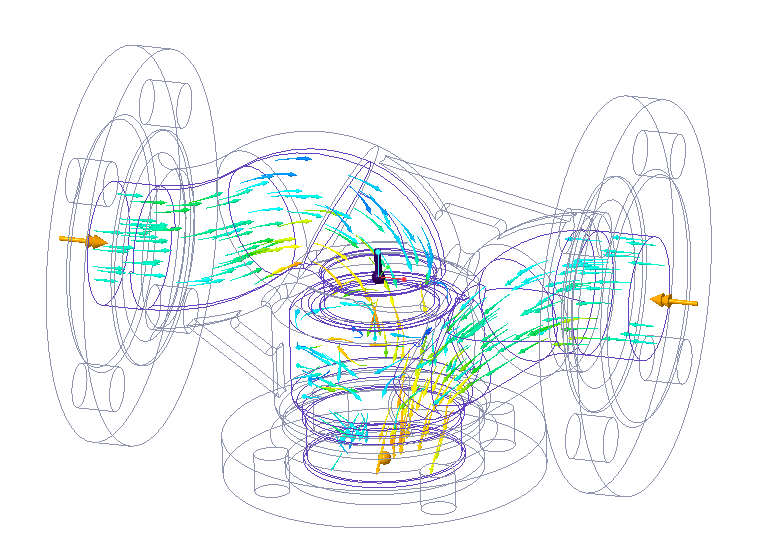

「ベクトル」(Vectors) の下にある矢印をクリックし、 「ベクトルを表示」(Show Vectors) をクリックします。流体検討の場合は流体ドメイン内にベクトルが表示され、その他の検討の場合はモデル上にベクトルが表示されます。
「ベクトル」(Vectors) の下にある矢印をクリックし、 「ベクトルを表示」(Show Vectors) をクリックします。流体検討の場合は流体ドメイン内にベクトルが表示され、その他の検討の場合はモデル上にベクトルが表示されます。4. ベクトル表示をアニメーション化するには、
「ベクトル」(Vectors) の下にある矢印をクリックし、
「ベクトルオプション」(Vector Options) をクリックして「アニメーションオプション」(Animation Options) ダイアログボックスを開きます。
「ベクトル」(Vectors) の下にある矢印をクリックし、 「ベクトルオプション」(Vector Options) をクリックして「アニメーションオプション」(Animation Options) ダイアログボックスを開きます。5.
をクリックして、モデル内のベクトルの表示をアニメーション化します。
をクリックして、モデル内のベクトルの表示をアニメーション化します。
