MCAD から ECAD へのワークフロー

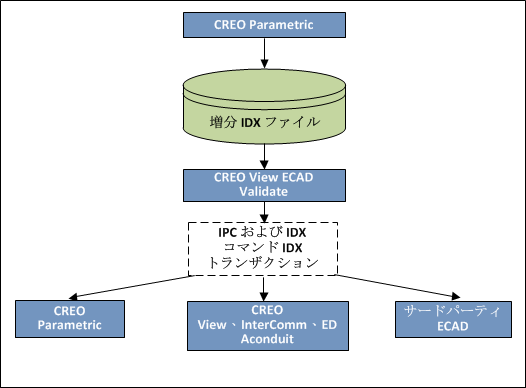

次の図は、Creo+ で開始されるコラボレーション作業の流れを示しています。
MCAD ユーザーは次のタスクを実行します。
1. ECAD アセンブリ設計を新規作成し、基板部分をアセンブリします。
2. マウント穴と ECAD 領域を追加しますが、機械部品は追加しません。通常、スイッチやコネクタなどの機械部品は MCAD ユーザーが制御しますが、ECAD ユーザーにこれらの配置を依頼することで、参照指定子を電子的に整列させることができます。これらの構成部品の配置は、正確でなくても構いません。正確な配置は Creo+ で行うからです。
3. ECAD アセンブリ設計をベースライン EDMD IDX ファイルとして保存します。
4. EDMD IDX ファイルを ECAD ユーザーに送信します。
5. ECAD ユーザーが機械部品を配置し、増分 EDMD IDX ファイルを MCAD ユーザーに戻します。
ECAD ユーザーは Creo+ ユーザーが送信したベースライン EDMD IDX ファイルを受け取り、次の手順を実行します。
1. 基板外形を含む EDMD IDX ファイルをネイティブの ECAD ツールにインポートします。
2. 機械部品を設計内に配置します。ECAD ユーザーが構成部品を配置すると、正しい参照指定子で追加されます。MCAD ユーザーが各構成部品に ECAD_NAME および ECAD_ALT_NAME パラメータを手動で追加する必要はありません。
3. 修正された設計による 2 つ目のベースライン EDMD *.idx ファイルを保存し、それを Creo+ ユーザーに送信します。
設計プロセスを開始するにあたり、ECAD ユーザーと MCAD ユーザーは、1 つのベースライン EDMD IDX ファイルを決めます。
MCAD ユーザーが設計を開発します。
1. MCAD ユーザーはこの設計を EDA ファイルとして保存して、最初の compare-to-design として使用します。
2. MCAD ユーザーが設計を開発します。この作業には、アセンブリ構成部品の追加、削除、修正、移動や、基板外形の変更などが含まれます。
3. 終了した後、MCAD ユーザーは設計を EDA ファイルとして保存します。これがカレントの設計になります。
4. Creo+ でアセンブリ設計を開いた状態で、MCAD ユーザーは >
「ECAD コラボレーション」(ECAD Collaboration) の順にクリックして、Creo ECAD-MCAD Collaboration に入ります。
「ECAD コラボレーション」(ECAD Collaboration) の順にクリックして、Creo ECAD-MCAD Collaboration に入ります。 | 最新バージョンの設計を開いて、変更内容の追跡を開始することもできます。 |
5. MCAD ユーザーは
「比較」(Compare) をクリックして、compare-to-design *.eda ファイルを選択します。Creo View ECAD Compare に比較結果が表示されます。
「比較」(Compare) をクリックして、compare-to-design *.eda ファイルを選択します。Creo View ECAD Compare に比較結果が表示されます。| | 変更済みデータには、基板外形の変更や、追加、削除、移動、修正された ECAD アセンブリ構成部品などが含まれます。データ内のこうしたパラメトリック変数が、提案された変更になります。 |
6. MCAD ユーザーは Creo View ECAD Validate で > の順にクリックして、提案された設計変更を含む増分 EDMD IDX ファイルを生成します。
7. MCAD ユーザーは、提案された設計変更を含む増分 EDMD IDX ファイルを ECAD ユーザーに送信します。
ECAD ユーザーは増分 EDMD IDX ファイルを受け取り、ECAD で次のタスクを実行します。
1. Creo View ECAD Validate で、Creo+ ユーザーから受信した EDMD IDX ファイルを開きます。
2. Creo+ ユーザーから提案された変更を検証します。
3. 提案された変更をすべてアクセプトするか一部を棄却し、必要に応じて追加の変更を提案して、変更内容を ECAD ファイルと増分 EDMD IDX ファイルに保存します。
4. ECAD ユーザーは Creo+ ユーザーに更新した増分 EDMD IDX ファイルを送信します。
5. Creo+ ユーザーは、棄却された提案と追加の提案を Creo View ECAD Validate で解析し、Creo+ で設計を更新します。
6. MCAD ユーザーは更新された設計を新しい compare-to-design として保存します。
7. 提案された変更を MCAD ユーザーが承認または却下し、EDMD IDX ファイルを更新します。
8. 次に MCAD ユーザーは、この更新した EDMD IDX ファイルを ECAD ユーザーに送信します。
9. 設計が同期化され、新しい EDMD IDX が作成されるまで、この交換は続きます。
