Strumento di stiramento in svergola - Definire la lunghezza selezionando un riferimento
Creo+
Posizione nell'interfaccia utente: fate clic su >
Svergola (Warp) >
Stira (Stretch).
Svergola (Warp) > Stira (Stretch).
Video
Descrizione

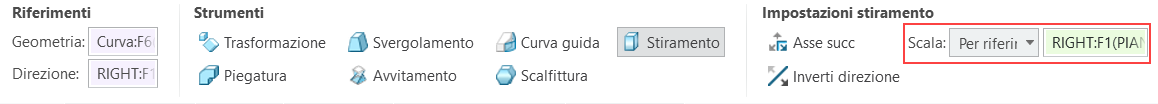

È ora possibile definire la lunghezza nello strumento Stira (Stretch) in Svergola (Warp) selezionando un riferimento.
Vantaggi

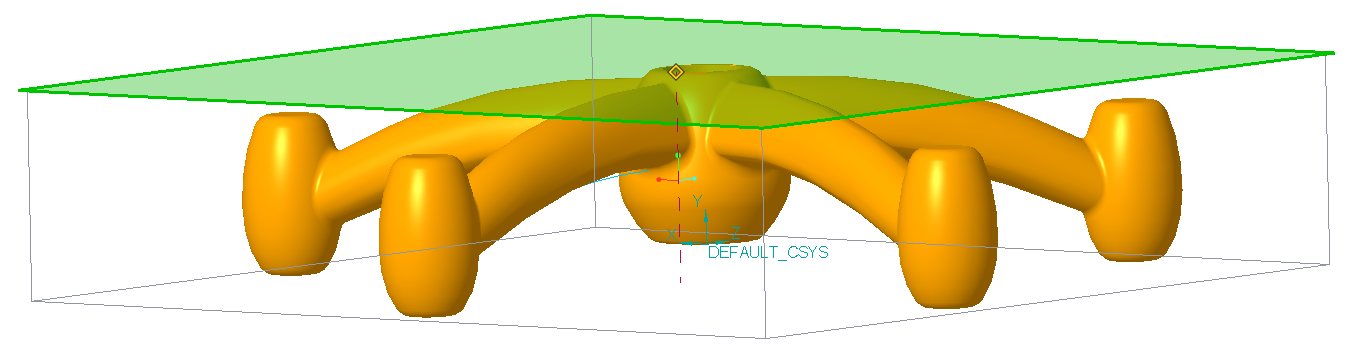

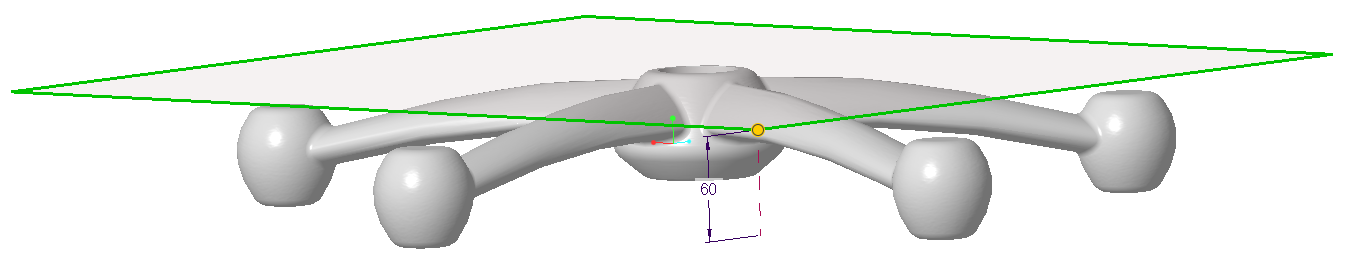

Nello strumento Stira (Stretch) in Svergola (Warp) è ora possibile definire la lunghezza selezionando un riferimento. In questo modo viene acquisita la finalità di progettazione aggiornando dinamicamente la feature Svergola (Warp) se la posizione di riferimento viene modificata. Potete selezionare piani di Riferimento, punti, assi, sistemi di coordinate, superfici, curve, unioni superfici o sfaccettature come riferimenti per stirare il modello nella direzione dell'asse specificata.
In precedenza era possibile definire la lunghezza soltanto con un valore di scala.
Informazioni aggiuntive
Suggerimenti: | Premete il pulsante MAIUSC e spostate la maniglia di trascinamento su un riferimento valido per stirare il modello e rendere persistente il riferimento. Premete il pulsante ALT e spostate la maniglia di trascinamento su un riferimento valido per stirare il modello senza rendere persistente il riferimento. |
Limitazioni: | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
