Strumento Curva guida svergola: consente di definire la curva guida selezionando una curva di destinazione
Creo+
Posizione nell'interfaccia utente: fate clic su >
Svergola (Warp) >
Curva guida (Spine) e selezionate Per riferimento (By Reference) accanto a Destinazione (Target).
Svergola (Warp) > Curva guida (Spine) e selezionate Per riferimento (By Reference) accanto a Destinazione (Target).Video
Descrizione

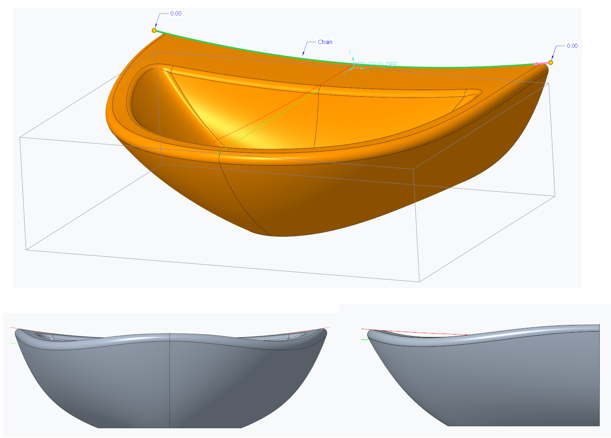

Nello strumento Curva guida in Svergola è ora possibile selezionare una curva di riferimento di destinazione per rappresentare la modifica della geometria di una curva guida.

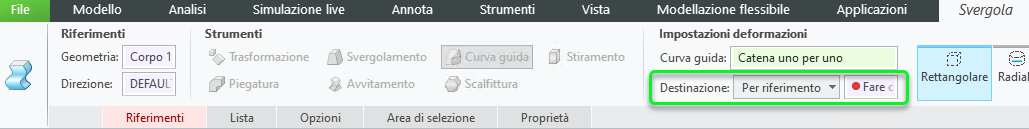

• Impostate la destinazione di deformazione nella scheda Curva guida (Spine) su Per riferimento (By Reference) in modo da poter selezionare la curva di riferimento.
• La modifica della curva di riferimento rigenererà automaticamente la feature di svergolamento.
Vantaggi
Definire la finalità di progettazione appropriata per aggiornare dinamicamente la feature di svergolamento se le posizioni dei riferimenti vengono modificate.
Informazioni aggiuntive
Suggerimenti: | Nessuna. |
Limitazioni: | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
