Miglioramento del controllo delle etichette e della visibilità delle unioni superfici nell'albero del modello
Creo+
Posizione nell'interfaccia utente: albero del modello e altri alberi di navigazione che mostrano unioni superfici.
Video
Descrizione
La visualizzazione dell'etichetta e il controllo della visibilità delle unioni superfici nell'albero del modello sono stati migliorati per una maggiore facilità di utilizzo.
I nuovi miglioramenti indicano un collegamento tra l'unione superfici e la feature che ha creato l'unione superfici, tra cui:
• Etichetta migliorata dell'unione superfici
L'etichetta dell'unione superfici visualizza il nome della feature proprietaria (la feature che ha creato l'unione superfici) tra parentesi, fornendo un chiaro collegamento visivo tra l'unione superfici e la relativa feature di origine.
• Controllo della visibilità
◦ Per le feature che creano una singola unione superfici, le opzioni Mostra (Show), Nascondi (Hide), Mostra solo (Show Only) e Mostra tutto tranne (Show All Except) hanno effetto sia sull'unione superfici che sulla feature correlata.
◦ Nascondendo o mostrando un'unione superfici, viene nascosta o mostrata anche la feature.
◦ Nascondendo o mostrando la feature, viene nascosta o visualizzata anche l'unione superfici.

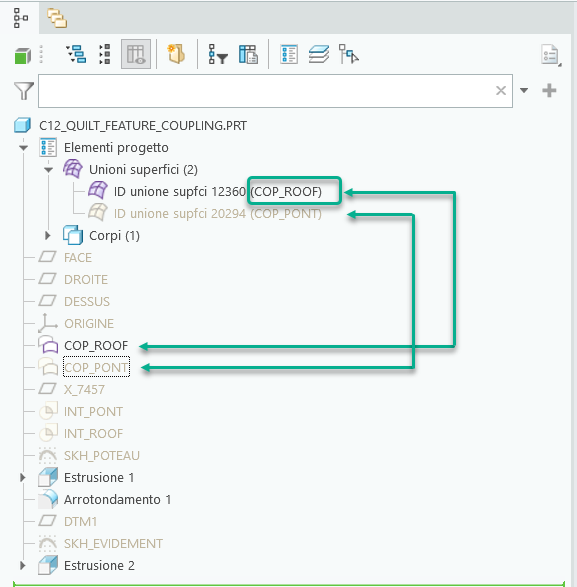

Nell'immagine riportata di seguito viene mostrato l'aggiornamento dell'etichetta dell'unione superfici, che visualizza il nome della feature.
In precedenza, per visualizzare un'unione superfici, era necessario controllare se fosse nascosta a causa dello stato di visibilità della feature, dell'unione superfici o di entrambe.
Vantaggi
Esperienza utente migliorata per il controllo della visibilità di un'unione superfici.
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | Fanno eccezione a questo comportamento le feature come Blend di sweep (Swept Blend), Sweep elicoidale (Helical Sweep) e Volume di inclusione (Enclosure Volume), in quanto possono creare oggetti geometrici aggiuntivi. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
