Albero del progetto e albero di evoluzione unioni superfici/corpi integrati
Creo+
Posizione nell'interfaccia utente: nell'albero del modello fate clic su
>
. L'albero del progetto viene visualizzato adiacente all'albero del modello.
> . L'albero del progetto viene visualizzato adiacente all'albero del modello.Descrizione
In Creo+ è stato integrato l'albero di evoluzione unioni superfici/corpi (AEUSC) nell'albero del progetto. Con questo miglioramento è possibile passare dalla vista dell'albero del progetto alla vista dell'albero di evoluzione unioni superfici/corpi dalla stessa interfaccia utente. I filtri dell'albero del modello e le definizioni delle colonne vengono ora applicati a entrambe le viste per un workflow uniforme. Questa integrazione riduce l'impegno di gestione di un'interfaccia utente di un albero aggiuntivo quando si utilizzano entrambe le viste.
L'immagine riportata di seguito mostra le icone per l'albero del progetto e l'albero di evoluzione unioni superfici/corpi nella barra degli strumenti dell'albero del progetto.
Di seguito sono riportati alcuni miglioramenti aggiuntivi.
• Gruppi personalizzati
◦ Viene creato un nodo di intestazione dei gruppi personalizzati, sotto il quale vengono posizionati i gruppi personalizzati.
◦ I gruppi personalizzati possono essere visualizzati anche nell'albero di evoluzione unioni superfici/corpi.
• Riordinamento dei nodi di intestazione: è possibile riordinare i nodi di livello principale, ad esempio corpi, unioni superfici, gruppi personalizzati e materiali.
• Anteprima automatica delle istantanee: l'opzione Mostra automaticamente istantanea (Auto Show Snapshot) è disponibile sia per la vista dell'albero del progetto che per la vista di AEUSC.

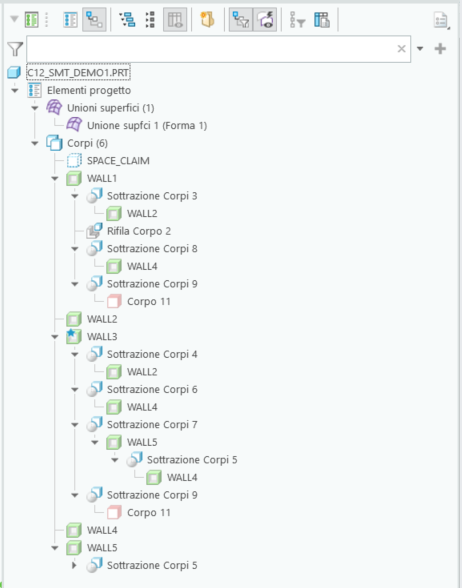

L'immagine riportata di seguito mostra la vista dell'albero di evoluzione unioni superfici/corpi integrata nell'albero del progetto.
Vantaggi
Workflow di interazione con l'interfaccia utente migliorati e più efficienti quando si utilizzano elementi di progetto.
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
