Connessione curva levigata con G3 - Accelerazione per le curve specchiate
Creo+
Posizione nell'interfaccia utente: selezionate la curva originale, fate clic su >
Modifica curva (Curve Edit) e selezionate il punto sul piano di specchiatura che viene condiviso dalla curva originale e la curva specchiata. Quando viene visualizzata la tangente, eseguite una delle operazioni indicate di seguito.
Modifica curva (Curve Edit) e selezionate il punto sul piano di specchiatura che viene condiviso dalla curva originale e la curva specchiata. Quando viene visualizzata la tangente, eseguite una delle operazioni indicate di seguito.• Fate clic sulla scheda Tangente (Tangent) e accanto al vincolo Primo (First) selezionate Normale levigata (Smooth Normal).
• Fate clic con il pulsante destro del mouse sulla tangente e selezionate Normale levigata (Smooth Normal).
Video
Descrizione
È stato migliorato lo stile per consentire una connessione curva levigata con G3 - Accelerazione per le curve specchiate su un piano di specchiatura.
Vantaggi
Potete utilizzare il nuovo tipo di connessione tangenza Normale levigata (Smooth Normal) per attivare le curve levigate con G3 - Accelerazione per le curve specchiate sul piano di specchiatura. Durante la progettazione di modelli simmetrici, questo nuovo tipo di connessione per le curve consente una transizione uniforme sul piano di specchiatura.
Le superfici risultanti assumono la connessione G3 - Accelerazione, che aiuta a produrre superfici di alta qualità.
Il nuovo tipo di connessione riduce la necessità di eseguire il tweak sui punti di controllo della curva per approssimare la connessione di accelerazione.
Nelle versioni precedenti, l'impostazione della connessione tangenza per una normale di curva a un piano di specchiatura produce solo una connessione G2 - Curvatura.

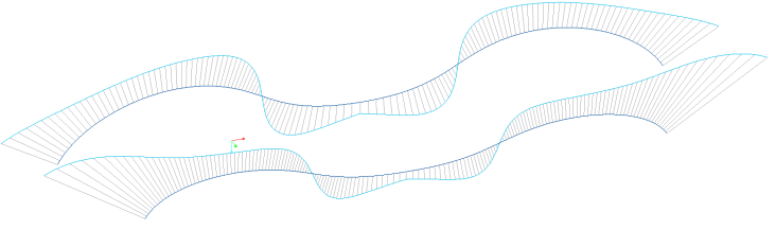

Connessione tangenza Normale (Normal):

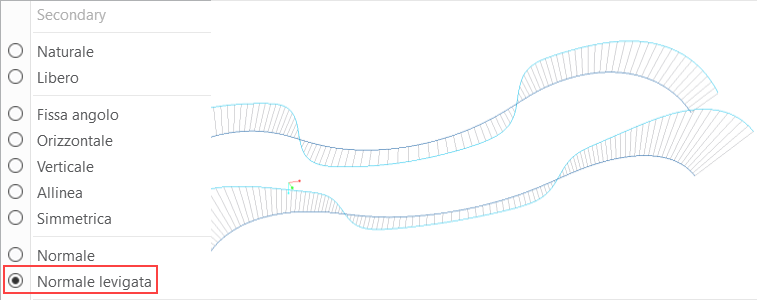

Connessione tangenza Normale levigata (Smooth Normal):

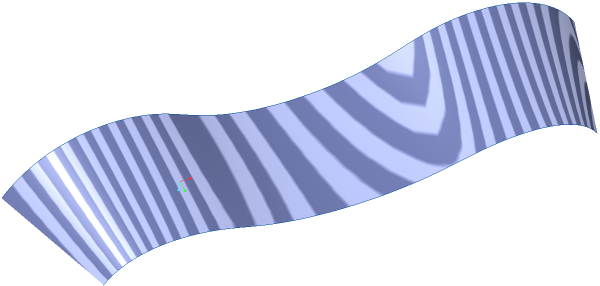

Superficie risultante
Informazioni aggiuntive
Suggerimenti: | Nessuna. |
Limitazioni: | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
