Curva di stile su superficie (CSS): tipi di intersezione aggiuntivi per eseguire lo snap dei punti mobili
Creo+
Posizione nell'interfaccia utente: fate clic su >
Modifica curva (Curve Edit) per una CSS>selezionate un punto>trascinate il punto tenendo premuto il tasto MAIUSC ed eseguite lo snap sulla curva che interseca la superficie padre posizionando il puntatore del mouse sul punto di intersezione desiderato.
Modifica curva (Curve Edit) per una CSS>selezionate un punto>trascinate il punto tenendo premuto il tasto MAIUSC ed eseguite lo snap sulla curva che interseca la superficie padre posizionando il puntatore del mouse sul punto di intersezione desiderato.Video
Descrizione

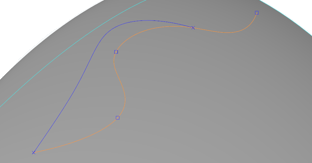

• La Curva su superficie (CSS) in stile è stata migliorata per supportare ulteriori tipi di geometria intersecante quando si esegue lo snap dei punti mobili della curva.
I tipi di geometria intersecante aggiuntivi ora includono:
◦ Superficie che interseca una curva
◦ Curva che interseca un'altra curva
◦ Piano che interseca una curva
Potete tenere premuto il tasto MAIUSC ed eseguire lo snap di un punto mobile della CSS sul riferimento della geometria di intersezione.

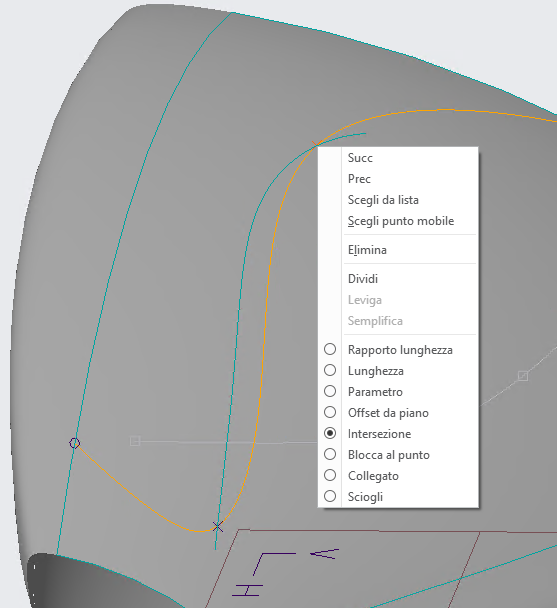

• Per i punti mobili con snap esistenti, potete modificare il tipo di riferimento in Intersezione (Intersection) e scegliere un riferimento alternativo.
 |  |
Vantaggi
Controllo dei riferimenti migliorato per CSS al fine di soddisfare la finalità di progettazione.
Informazioni aggiuntive
Suggerimenti: | Nessuna. |
Limitazioni: | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
