Supporto multicorpo di ModelCHECK nei corpi di lamiera
Creo+
Posizione nell'interfaccia utente: fate clic su > > .
Video
Descrizione
Le funzionalità di ModelCHECK sono state migliorate per offrire il supporto multicorpo completo per i corpi di lamiera. A ModelCHECK sono stati aggiunti i seguenti controlli:

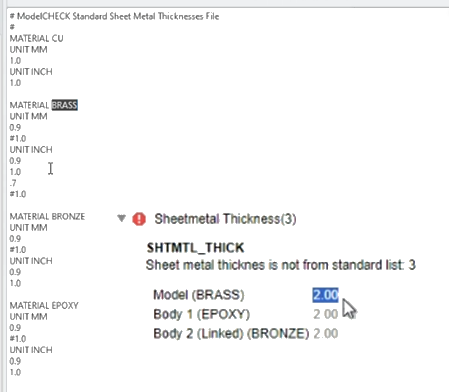

• SHTMTL_THICK - La tabella dello spessore include ora valori di spessore consentiti per materiale. ModelCHECK riporta gli spessori errati per corpo. È disponibile il supporto di espressioni regolari per i nomi di materiale.

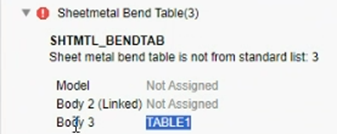

• SHTMTL_BENDTAB - Riporta le assegnazioni della tabella di piegatura non provenienti dall'elenco standard. Il controllo viene eseguito per ogni corpo e riportato per tutti i corpi con errori.
• SHTMTL_YFACTOR, SHTMTL_KFACTOR - Riportano il fattore Y e il fattore K per corpo.
• SHTMTL_UNBENDS - Riporta il numero di feature di appiattimento/ripiegatura consecutive, indipendentemente dal fatto che provengano dallo stesso corpo.
• SHTMTL_FLAT - Verifica la presenza di una feature di serie piatta. Riporta il numero di corpi con una feature di serie piatta mancante.
Vantaggi
È possibile configurare ModelCHECK per gestire completamente i progetti di più corpi di lamiera.
Informazioni aggiuntive
Suggerimenti | Nessuno |
Limitazioni | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna |
