Opzioni relative allo spessore migliorate nella conversione
Creo+
Posizione nell'interfaccia utente: fate clic su > > oppure selezionate un corpo, fate clic con il pulsante destro del mouse e selezionate Converti in lamiera (Convert to Sheet Metal).
Video
Descrizione

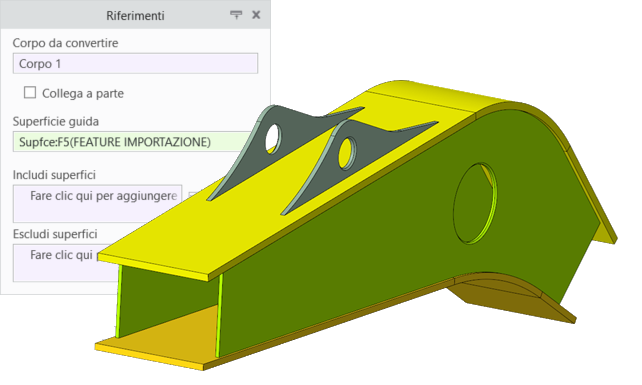

Quando si converte un corpo solido in un corpo di lamiera, è ora possibile collegare il corpo di lamiera alla parte di lamiera. Quando il parametro di spessore della parte non esiste, ad esempio quando viene convertito il primo corpo, i parametri di spessore del corpo e della parte vengono impostati sullo stesso valore.

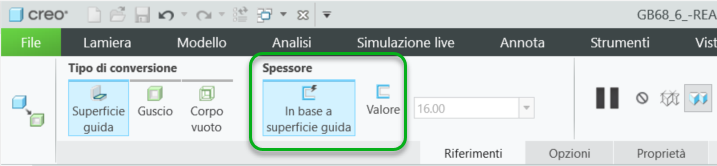

Quando si utilizza l'opzione Superficie guida (Driving Surface), sono disponibili nuove opzioni di spessore.
• Valore (Value) - Include le opzioni riportate di seguito.
◦ Valore definito dall'utente - Quando il corpo non è collegato alla parte, è possibile digitare un nuovo valore di spessore.
◦ Valore dello spessore della parte - Quando il corpo è collegato alla parte.
◦ Valore misurato dalla geometria originale al momento della creazione (nessun aggiornamento automatico).
• In base a superficie guida (By Driving Surface) - Spessore del corpo guidato da parametri derivato dalla geometria solida originale. Si aggiorna automaticamente durante la rigenerazione.
Vantaggi
Supporto migliorato della progettazione top-down di parti e assiemi di lamiera.
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
