Workflow di conversione in lamiera multicorpo e utilizzo di parametri e preferenze di lamiera
Creo+

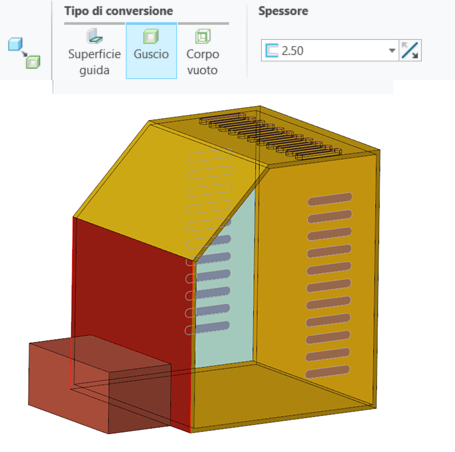

Posizione nell'interfaccia utente: fate clic con il pulsante destro del mouse sul corpo e selezionate
Converti in lamiera (Convert to Sheet Metal).
Converti in lamiera (Convert to Sheet Metal).Video
Descrizione
Collega a parte
Un nuovo concetto, specifico dei corpi di lamiera, consente di collegare un corpo di lamiera alla parte.
• Quando un corpo è collegato, i parametri di lamiera sono guidati dai parametri e dalle preferenze a livello di parte.
• Quando un corpo è scollegato, il corpo può avere uno spessore diverso e altri parametri di lamiera.
• I corpi derivati, o i corpi creati mediante una copia, una divisione o un'operazione simile, hanno un valore di spessore collegato.
Parametri e proprietà
Le preferenze definite per ciascun corpo guidano il progetto. Per default, le feature come una parete piana utilizzano la tolleranza di piegatura configurata dalle impostazioni del corpo.

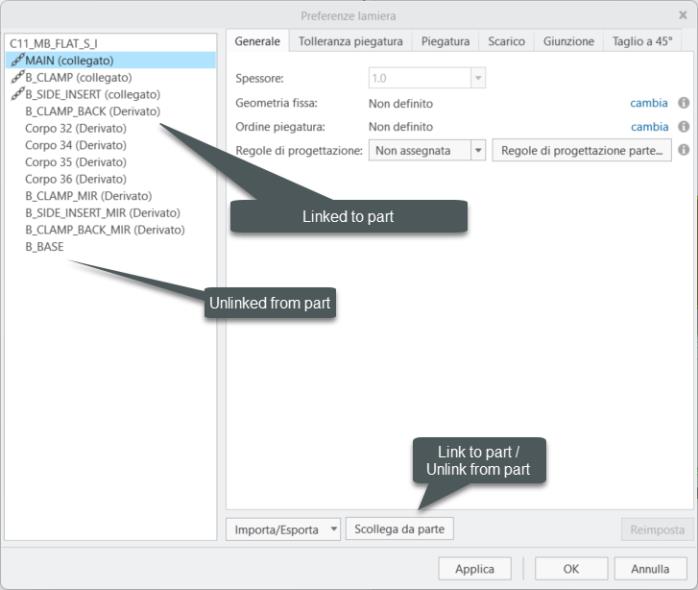

Tutti i corpi e le preferenze per i parametri di corpo nel progetto sono elencati nella finestra di dialogo Preferenze lamiera (Sheetmetal Preferences).
Conversione
Durante la conversione di una parte in lamiera, il corpo di default è il primo corpo convertito.
Quando convertite il primo corpo, l'impostazione di uno spessore nella scheda Converti (Convert) determina i comportamenti riportati di seguito.
• Imposta lo spessore del corpo
• Imposta il parametro di spessore della parte, se non esiste per la parte
• Collega automaticamente il corpo alle impostazioni della parte
Durante la conversione di corpi secondari, è possibile scegliere se mantenere i parametri del modello o i valori dei parametri. Quando lo spessore è uguale allo spessore della parte, anche i nuovi corpi vengono collegati alla parte.
Vantaggi
• Possibilità di convertire un singolo corpo solido in un corpo di lamiera
• Livelli superiori di produttività ed efficienza del progetto
Informazioni aggiuntive
Suggerimenti | Nessuno |
Limitazioni | Le limitazioni sono documentate nella Guida in linea. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna |
