Operazioni booleane e sui corpi nella lamiera multicorpo
Creo+
Posizione nell'interfaccia utente: fate clic su >
Operazioni booleane (Boolean Operations).
Operazioni booleane (Boolean Operations).Fate clic su >
Dividi/Rifila corpo (Split/Trim Body).
Dividi/Rifila corpo (Split/Trim Body).Fate clic sulla freccia accanto a Corpo (Body), quindi su
Rimuovi corpo (Remove Body).
Rimuovi corpo (Remove Body).Utilizzate i comandi del gruppo Operazioni (Operations).
Video
Descrizione
Con il supporto multicorpo completo, per i corpi di lamiera sono disponibili le opzioni Operazioni booleane (Boolean Operations), Divisione (Split) e Rifilo (Trim).
• Opzioni di Operazioni booleane (unione, sottrazione e intersezione) specifiche della lamiera

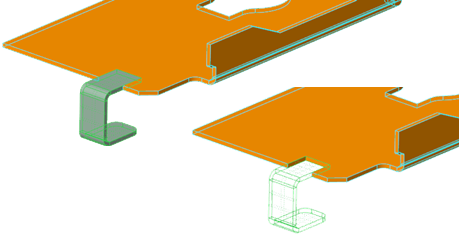

◦ Per le operazioni di sottrazione e intersezione, l'opzione Normale a superficie (Normal to Surface) controlla l'asportazione di materiale.

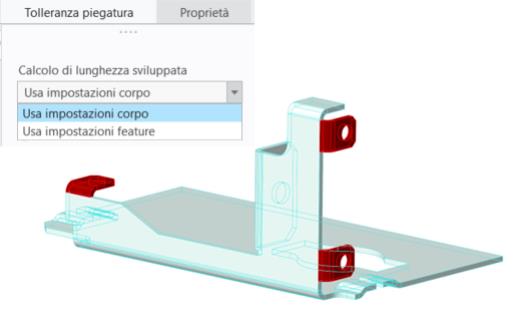

◦ Per l'operazione di unione è possibile modificare i valori di tolleranza di piegatura per le piegature nei corpi di modifica quando selezionate Usa impostazioni corpo (Use body settings) oppure mantenere i valori di tolleranza di piegatura dei corpi di modifica quando selezionate Usa impostazioni correnti (Use current settings).
• Opzioni di divisione dei corpi specifiche della lamiera:
◦ Opzione per utilizzare un taglio di lamiera (taglio estruso) o un taglio solido.
◦ Dividi in base a volume (Split by Volume) consente di suddividere singoli volumi distinti, noti in precedenza come pezzi distinti, da un corpo di lamiera in un nuovo corpo di lamiera.
• Altre operazioni sui corpi includono Rimuovi corpo (Remove Body), Copia (Copy), Incolla (Paste), Incolla speciale (Paste Special), Specchia (Mirror), Serie (Pattern) Modellazione flessibile (Flexible Modeling) e Copia geometria (Copy Geometry). Una feature Copia geometria (Copy geometry) locale crea un nuovo corpo di lamiera, mentre una feature Copia geometria esterna (External copy geometry) crea un corpo solido normale.

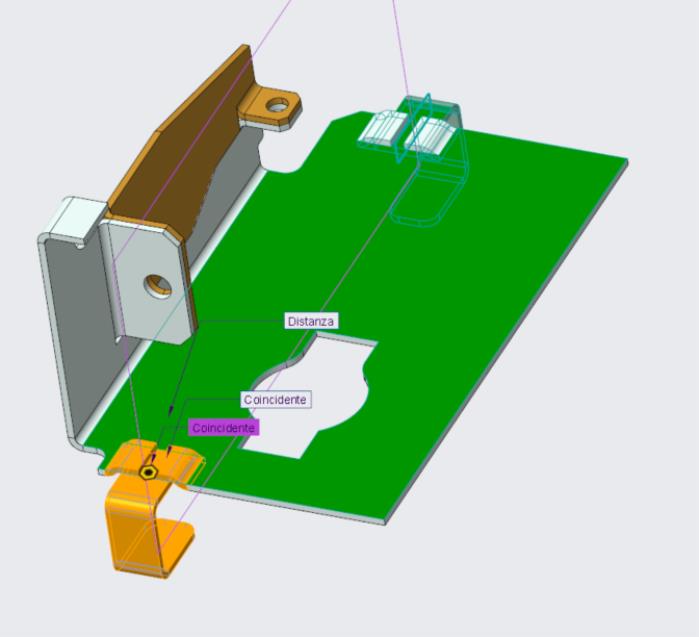

Esempio di operazione di spostamento flessibile:

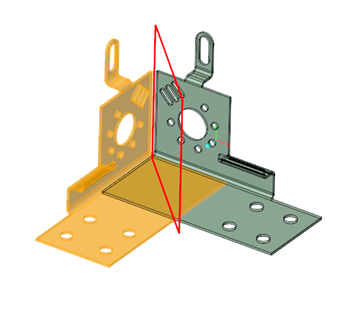

Esempio di operazione Specchia (Mirror) su un corpo:

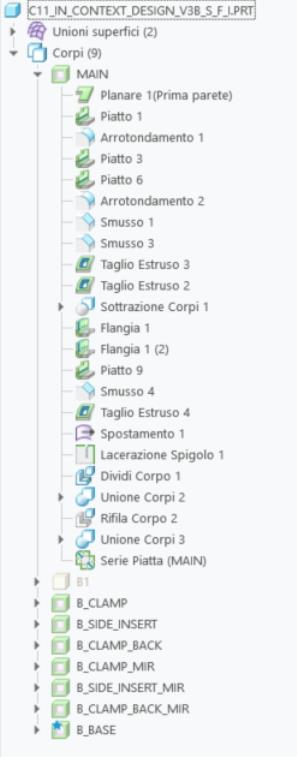

Esempio dell'albero di evoluzione unione superfici/corpi con operazioni sui corpi:
Vantaggi
Questi miglioramenti ottimizzano la produttività degli utenti e l'efficienza del progetto.
Con metodologie di progettazione multicorpo migliorate, è ora possibile eseguire le operazioni indicate di seguito.
• Progettare in modo semplice e affidabile una parte singola di un corpo contenente forme geometriche ripetitive o specchiate.
• Progettare nel contesto applicando la metodologia del modello principale per le progettazioni di lamiere.
Informazioni aggiuntive
Suggerimenti | Nessuno |
Limitazioni | Rimozione di un corpo - Non è possibile rimuovere l'ultimo corpo di lamiera rimanente nella parte. Tolleranza di piegatura - Quando utilizzate l'opzione Usa impostazioni corpo (Use body settings), potete unire soltanto i corpi che non contengono piegature spianate. Divisione di un corpo - In alcune situazioni, soltanto il taglio solido può produrre correttamente la geometria risultante richiesta. Intersezione e sottrazione booleane - Le opzioni  Copia aspetti superfici (Copy Surface Appearances) e  Aggiorna riferimenti (Update References) sono disponibili soltanto quando l'opzione di taglio Normale a superficie (Normal to Surface) non è l'opzione attiva. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna |
