Creazione e workflow di parti multicorpo di base
Creo+
Posizione nell'interfaccia utente: N/A
Video
Descrizione

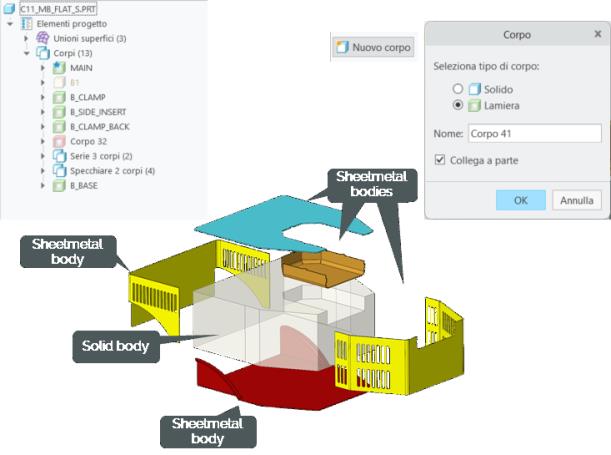

Supporto multicorpo completo per la progettazione di lamiere. È possibile creare più corpi di lamiera, oltre a più corpi solidi. Le caratteristiche della lamiera (preferenze) sono ora definite e guidate dal corpo. Ad esempio, corpi diversi possono avere spessori differenti.
Un nuovo concetto, specifico dei corpi di lamiera, consente di collegare un corpo alla parte. Quando il corpo è collegato alla parte, i parametri di lamiera del corpo, ad esempio SMT_Thickness, sono guidati dai parametri della parte.
I corpi di lamiera supportano gli stessi concetti di corpo, ad esempio gli attributi di corpo Default e Costruzione (Construction).
I workflow per la creazione di corpi di lamiera nuovi e più precisi racchiudono i concetti riportati di seguito.
• Il comando Nuovo corpo (New Body) consente di scegliere il tipo di corpo da creare: solido o di lamiera.
• Nelle feature che creano pareti non attaccate è ora disponibile una scheda Opzioni corpo (Body Options).
• È possibile convertire un corpo solido in un corpo di lamiera.
• Le operazioni sui corpi sono disponibili per i corpi di lamiera.
• Quando posizionate feature di lamiera definite dall'utente, è disponibile un'opzione Nuovo corpo (New Body).
Vantaggi
Questi miglioramenti ottimizzano la produttività degli utenti e l'efficienza del progetto.
Con metodologie di progettazione multicorpo migliorate, è ora possibile eseguire le operazioni indicate di seguito.
• Progettare in modo semplice e affidabile una parte singola di un corpo contenente forme geometriche ripetitive o specchiate.
• Progettare nel contesto applicando la metodologia del modello principale per le progettazioni di lamiere.
Informazioni aggiuntive
Suggerimenti | Nessuno |
Limitazioni | • Nel progetto deve esistere almeno un corpo di lamiera. • La feature di prima parete che crea la geometria iniziale di un corpo di lamiera non può essere soppressa. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna |
