Posizione nell'interfaccia utente: fate clic su Modello (Model) > Sketch.

In Creo 11.0 è ora possibile rifilare curve composite autointersecanti in Sketcher. Questa funzionalità offre maggiore flessibilità per modificare ulteriormente una curva composita creata utilizzando lo strumento Proietta (Project) oppure Offset. In precedenza non era possibile rifilare curve composite autointersecanti.

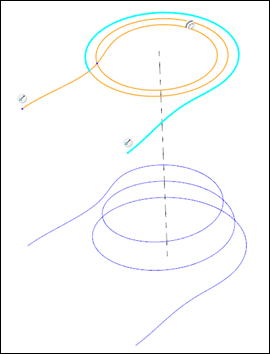

Nell'immagine riportata di seguito, ad esempio, la curva superiore è autointersecante ed è stata creata proiettando la curva inferiore. La curva può ora essere rifilata utilizzando un punto di autointersezione per determinare il segmento da rifilare.

Aumento della produttività grazie alla rimozione della limitazione durante il rifilo di curve composite autointersecanti.
