• Sketch > Proietta (Project)

• Sketch > Offset

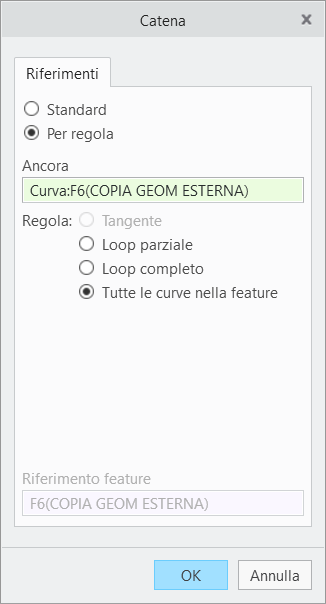

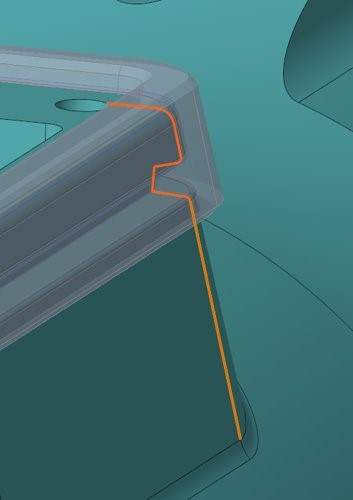

• La regola di raccolta Tutte le curve nella feature (All curves in feature) è stata aggiunta allo strumento Proietta. Questa regola viene valutata soltanto al momento della creazione dello sketch.

• Gli strumenti Proietta e Offset modernizzati sono ora disponibili nei workflow di Sketcher per le feature basate su traiettoria: serie di curva, sweep, flangia e altro ancora.

• Sono stati apportati numerosi miglioramenti in termini di facilità di utilizzo che semplificano il riutilizzo e la manipolazione della geometria proiettata e di offset.

◦ In caso di utilizzo di una curva composita creata proiettando o creando un offset della geometria, è ora possibile fare riferimento alle singole entità della curva composita all'interno dei workflow basati su azione-oggetto per la quotatura e i vincoli. In particolare, questi includono lo strumento per la creazione di quote, gli strumenti per la creazione di vincoli e strumenti di altro tipo, come quelli per archi e cerchi concentrici.

◦ Gli strumenti Raccordo e Smusso avanzati dividono automaticamente in due una curva composita e inseriscono l'arrotondamento o lo smusso.

◦ Lo strumento Specchia supporta meglio le curve composite.

◦ Se si fa riferimento a un'entità di una curva composita, alla catena o al loop viene aggiunto un riferimento esplicito che è possibile visualizzare da strumenti all'esterno di Sketcher, ad esempio Modifica riferimenti (Edit References) e Visualizzatore riferimenti (Reference Viewer).

• È possibile proiettare o creare offset della geometria come geometria di costruzione.

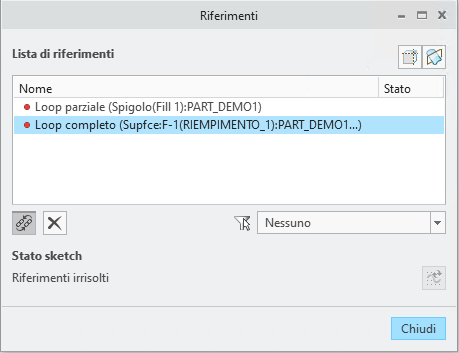

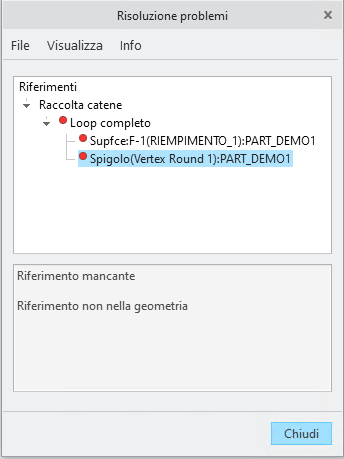

• Sono disponibili informazioni più chiare sulla risoluzione dei problemi per i riferimenti di catena utilizzati negli strumenti Proietta e Offset. Questa funzionalità consente di comprendere il motivo per cui la rigenerazione di un riferimento di catena non è riuscita.

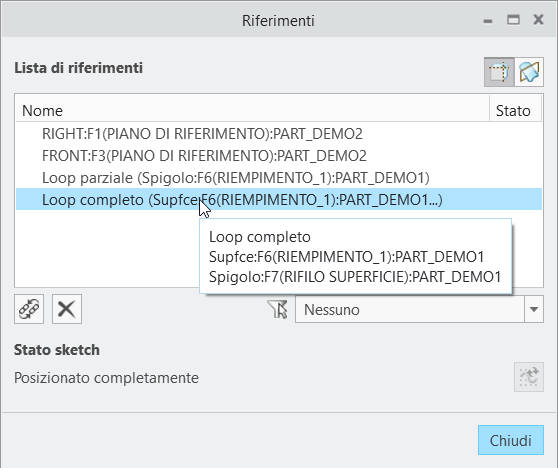

• Sono disponibili informazioni di riferimento più dettagliate che mostrano il componente referenziato dei riferimenti esterni.

• Sebbene lo strumento Blend non supporti ancora completamente le funzionalità di Proietta e Offset modernizzate, consente ora i riferimenti ad assi di mezzeria, sistemi di coordinate, punti e geometria di costruzione, oltre alla geometria di sketch solida di sezioni esistenti.
