• Utilizzo flessibile di curve composite:

◦ Selezione di singoli segmenti di curve composite.

◦ Supporto per le operazioni riportate di seguito su singoli segmenti di curve composite.

▪ Taglio, eliminazione, traslazione, rotazione, rifilo, specchiatura, copia e incolla, sostituzione, testo, rotazione e ridimensionamento, rifilo degli angoli, smusso e raccordo.

▪ Snap ai giunti in strumenti quali Dividi (Divide), Linea (Line), Arco (Arc) e così via.

▪ Colorazione migliorata delle curve composite o dei singoli segmenti.

◦ ID di segmenti delle curve composite più stabili.

◦ Workflow di sostituzione e ridefinizione della catena migliorato. Gli ID di geometria vengono mantenuti per i segmenti che rimangono nella geometria dopo la sostituzione o la modifica della catena o del loop referenziato.

• I miglioramenti apportati ai workflow di Proietta (Project) e Offset includono quanto segue:

◦ Il workflow a selezione multipla è ora l'impostazione di default.

◦ L'anteprima della geometria viene mantenuta quando si esce dallo strumento, si esce dall'ambiente Sketcher o si passa a uno strumento diverso.

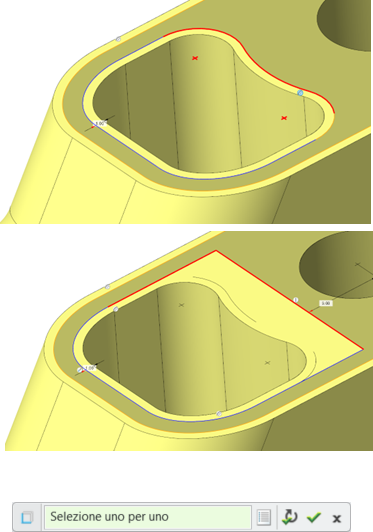

◦ La selezione di catene per le curve offre un insieme completo di metodi.
