Controllare la scala automatica delle forme della tavolozza in Sketcher
Creo+
Posizione nell'interfaccia utente: fate clic su > .
Descrizione
In Creo 11.0 è disponibile una nuova opzione di configurazione per controllare la scala di default per la geometria importata, tra cui:

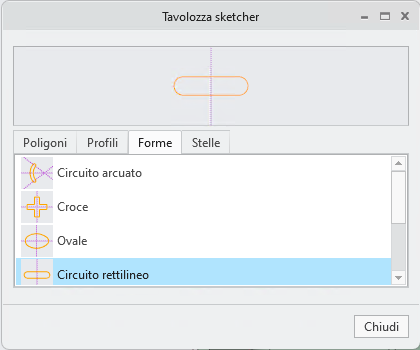

• Forme importate utilizzando il comando Tavolozza (Palette)
• Geometria da disegni o altri file importati utilizzando il comando Importa (Import)
Spesso gli utenti creano forme personalizzate della tavolozza, ad esempio O-ring, scanalature o asole, in scala 1:1, ovvero nella dimensione precisa necessaria. È ora possibile scegliere di disattivare la scala automatica per le forme della tavolozza e mantenere la scala 1:1 definita come scala di default durante il posizionamento delle forme.
Il comportamento di default può essere controllato utilizzando la nuova impostazione Scala automaticamente geometria importata (Auto scale imported geometry) in > > > .
Quando modificate il fattore di scala dal valore di default in un valore diverso, potete anche ripristinarlo sul valore di default utilizzando il nuovo pulsante Reimposta (Reset) accanto al fattore. A seconda del metodo di default, reimposta il valore di quota sul valore di scala automatica calcolato o su un valore pari a 1.
Vantaggi
Maggiore flessibilità per il controllo del comportamento di default del sistema, con conseguente miglioramento dell'efficienza
Informazioni aggiuntive
Suggerimenti | Nessuno |
Limitazioni | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | sketcher_import_autoscale yes*, no In caso di importazione di forme e altra geometria utilizzando i comandi Tavolozza (Palette) e Importa (Import), controlla se scalare automaticamente la geometria o impostare su 1 il valore di default del fattore di scala. |
