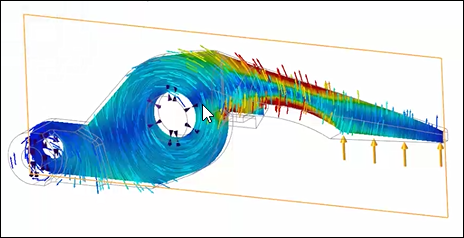

• I vettori e il campo di direzione sono ora disponibili per i tipi di risultati strutturali, termici, modali e dei fluidi. La figura riportata di seguito mostra la visualizzazione di un vettore per i risultati della sollecitazione Von Mises in uno studio strutturale. I vettori di spostamento vengono sovrapposti al risultato della sollecitazione von Mises.

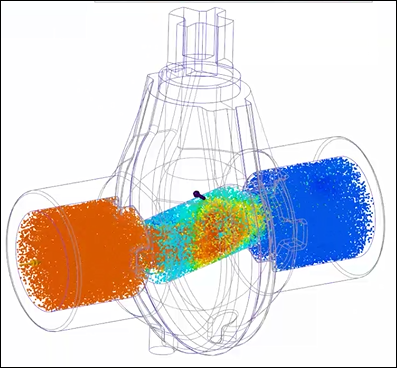

• Le linee di flusso e le particelle sono disponibili per tutte le quantità di risultati negli studi dei fluidi, mentre in precedenza erano disponibili soltanto per la velocità. La figura riportata di seguito mostra la visualizzazione delle particelle per i risultati della pressione per uno studio dei fluidi. La visualizzazione delle particelle rappresenta la velocità delle particelle, sovrapposte ai risultati della pressione.

• L'animazione e altre opzioni sono disponibili per tutte le quantità di risultati negli studi dei fluidi. Sono disponibili il numero, la dimensione e altre opzioni di particelle.

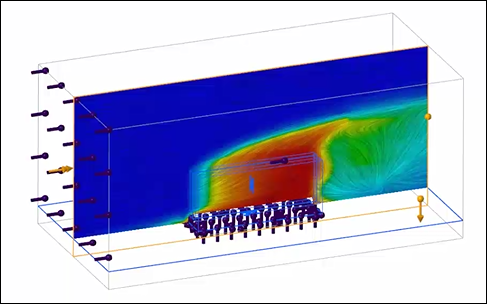

• I risultati possono essere tracciati singolarmente o in combinazione con altri risultati. Ciò significa che è possibile visualizzare insieme le particelle, le linee di flusso e il campo di direzione per una quantità di risultati.

• Vantaggi di postelaborazione per gli utenti

• Risultati avanzati più chiari. Di seguito sono riportati alcuni esempi dei risultati avanzati:

◦ La temperatura può essere visualizzata sotto forma di vettori

◦ La pressione può essere visualizzata sotto forma di particelle

◦ Le sollecitazioni possono essere visualizzate con il campo di direzione
