Creo Simulation Live - Dispositivi di fissaggio e precarichi
Creo+
Posizione nell'interfaccia utente: fate clic su
Dispositivi di fissaggio (Fasteners) dal gruppo Connessioni (Connections) sulla scheda Simulazione live (Live Simulation).
Dispositivi di fissaggio (Fasteners) dal gruppo Connessioni (Connections) sulla scheda Simulazione live (Live Simulation).Video
Descrizione
È ora possibile creare idealizzazioni di dispositivi di fissaggio, applicare precarichi e valutare i risultati per i dispositivi di fissaggio. È possibile tastare le quantità di risultati della simulazione specifiche per i dispositivi di fissaggio. Nelle release precedenti di Creo Simulation Live non è possibile creare idealizzazioni di dispositivi di fissaggio.

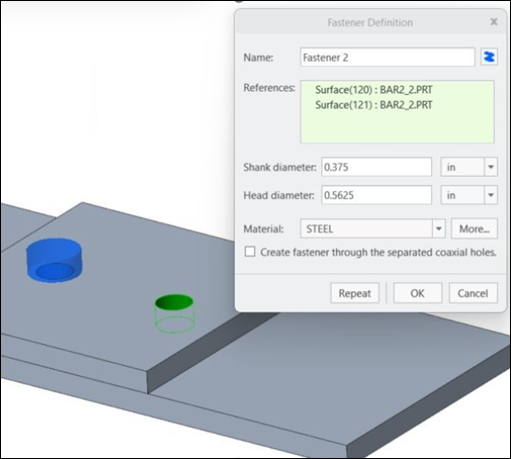

• Creo Simulation Live supporta ora le idealizzazioni di dispositivi di fissaggio. Il supporto include le seguenti feature:
◦ Libreria di materiali standard per i dispositivi di fissaggio
◦ Selezione di una superficie interna di un foro o un asse di bullone
◦ Assegnazione automatica di quote di bulloni modificabili

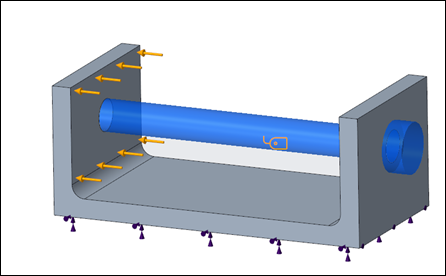

◦ Supporto per i dispositivi di fissaggio tramite fori coassiali separati, come illustrato nella figura seguente:

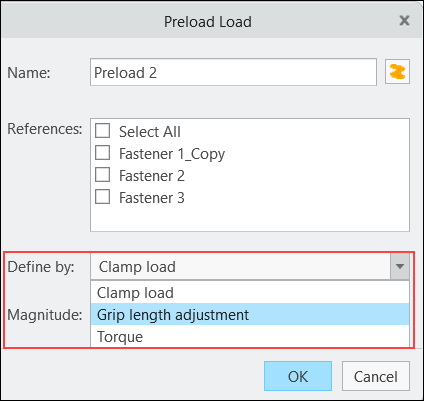

• Possibilità di definire precarichi su dispositivi di fissaggio idealizzati. I precarichi possono essere definiti in base al carico di aggraffatura, alla regolazione della lunghezza dell'impugnatura o alla coppia di serraggio.

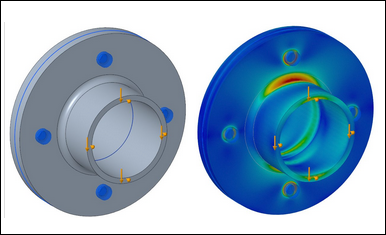

• Supporto dei tastatori di simulazione per nuovi tipi di risultati specifici dei dispositivi di fissaggio, inclusi i seguenti elementi:
◦ Sollecitazione assiale e forza di taglio
◦ Momento di torsione
Vantaggi
Questo miglioramento offre i seguenti vantaggi:
• Notevole risparmio di tempo durante la simulazione di strutture con bulloni
• Tastatori di simulazione specifici per bulloni
• Trasferibilità completa a Creo Ansys Simulation
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
