Miglioramenti apportati al passo di lavorazione del sottosquadro HSM
Creo+
Posizione nell'interfaccia utente:
• Fresa a tre taglienti avanzata
a. Fate clic su >
Lavorazione sottosquadro HSM (HSM Undercut Machining) nel gruppo Fresatura ad alta velocità (High Speed Milling).
Lavorazione sottosquadro HSM (HSM Undercut Machining) nel gruppo Fresatura ad alta velocità (High Speed Milling).b. Fate clic su
Gestione utensili (Tool Manager) o selezionate
Modifica utensili (Edit Tools) dall'elenco Utensile (Tool) per aprire la finestra di dialogo Impostazione utensili (Tools Setup).
Gestione utensili (Tool Manager) o selezionate Modifica utensili (Edit Tools) dall'elenco Utensile (Tool) per aprire la finestra di dialogo Impostazione utensili (Tools Setup).• Parametro CIRC_INTERPOLATION
a. Fate clic su > Lavorazione sottosquadro HSM (HSM Undercut Machining) nel gruppo Fresatura ad alta velocità (High Speed Milling).
Lavorazione sottosquadro HSM (HSM Undercut Machining) nel gruppo Fresatura ad alta velocità (High Speed Milling).b. Fate clic sulla scheda Parametri (Parameters).
Video
Descrizione

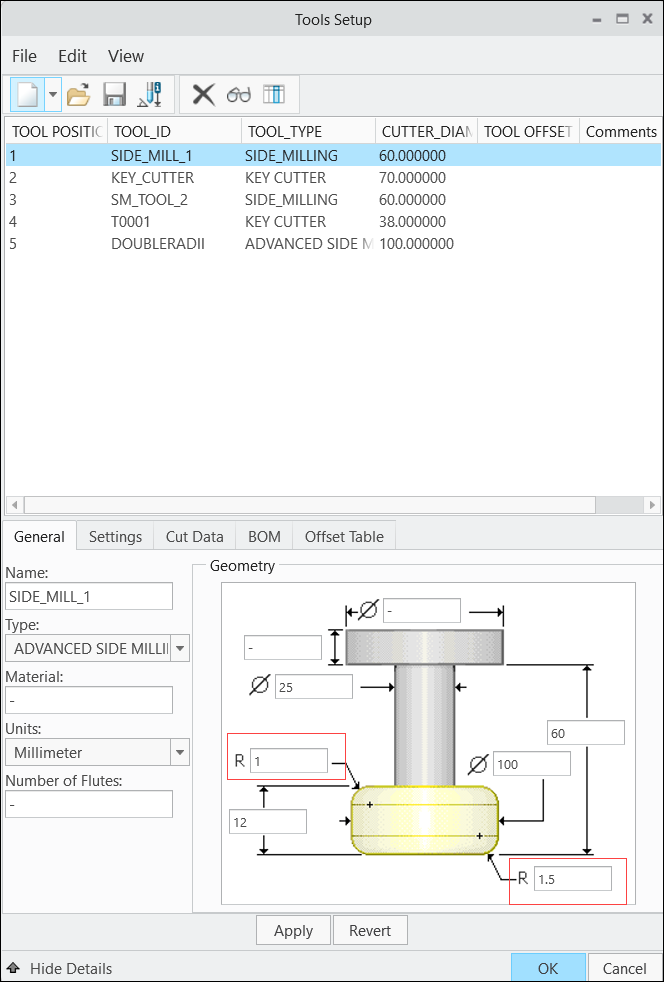

Il passo di lavorazione del sottosquadro HSM è stato migliorato e supporta ora la fresa a tre taglienti avanzata. È ora possibile definire raggi distinti per l'angolo superiore e l'angolo inferiore di questo utensile per gestire le aree del sottosquadro non direttamente visibili dalla posizione del mandrino.
Inoltre, il parametro CIRC_INTERPOLATION è supportato anche per il passo di lavorazione del sottosquadro HSM. Questo parametro definisce il formato di output della corsa utensile lungo un arco o un cerchio nel file CL.
Vantaggi
Questi miglioramenti offrono i seguenti vantaggi:
• Supporto dei raggi distinti dell'angolo superiore e dell'angolo inferiore dell'utensile per le aree del sottosquadro
• Miglioramento dell'efficienza di lavorazione
• Esperienza utente uniforme con i workflow di Creo NC
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
