Nuova opzione per ignorare le linee CL non correlate al movimento del percorso utensile
Creo+

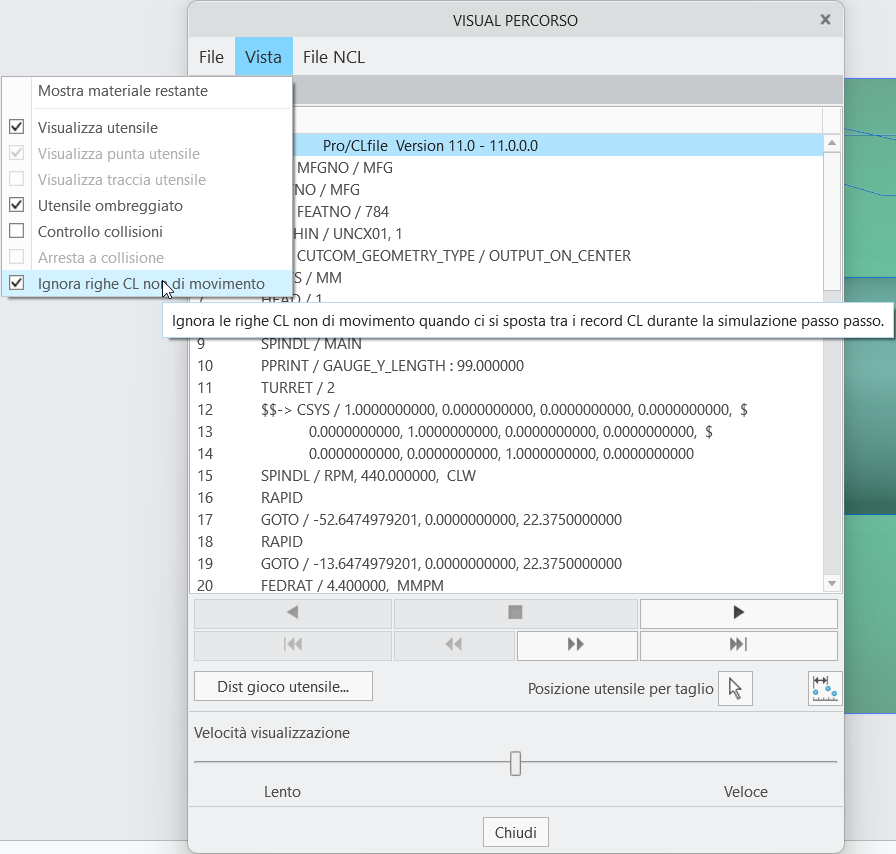

Posizione nell'interfaccia utente:
1. In Fabbricazione (Manufacturing) fate clic nella scheda della sequenza da creare.
Viene visualizzata la finestra di dialogo VISUAL PERCORSO (PLAY PATH).
2. Fate clic su Vista (View).
Video
Descrizione
In precedenza, durante la navigazione dei record CL, non era possibile ignorare le linee CL non correlate al movimento del percorso utensile. È ora possibile ignorare le righe CL non correlate al movimento del percorso utensile in caso di utilizzo del Visualizzatore CL (CL Player). Durante la simulazione passo-passo della corsa utensile, potete ignorare tali linee CL quando passate al record CL precedente o al record CL successivo.
Vantaggi
Questo miglioramento intuitivo offre maggiore flessibilità durante la navigazione dei record CL.
Informazioni aggiuntive
Suggerimenti | Nessuno |
Limitazioni | I record CL creati quando inserite comandi CL mediante Comando CL (CL Command) nella scheda Corse utensile (Tool Motions) non vengono ignorati. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna |
