Supporto del parametro GAUGE_Y_LENGTH per la definizione dell'utensile
Creo+
Posizione nell'interfaccia utente:
1. In Fabbricazione (Manufacturing) fate clic su una delle seguenti opzioni:
◦ Fate clic su
Gestione utensili (Tool Manager) nella scheda della sequenza che desiderate creare.
Gestione utensili (Tool Manager) nella scheda della sequenza che desiderate creare.◦ Fate clic su
Modifica utensili (Edit Tools) nell'elenco Utensile (Tool) disponibile nella scheda della sequenza che desiderate modificare.

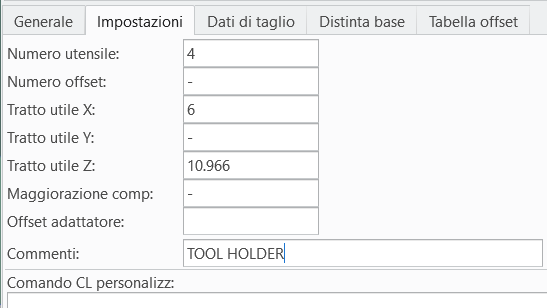

Modifica utensili (Edit Tools) nell'elenco Utensile (Tool) disponibile nella scheda della sequenza che desiderate modificare.2. Selezionate la scheda Impostazioni (Settings).
Video
Descrizione

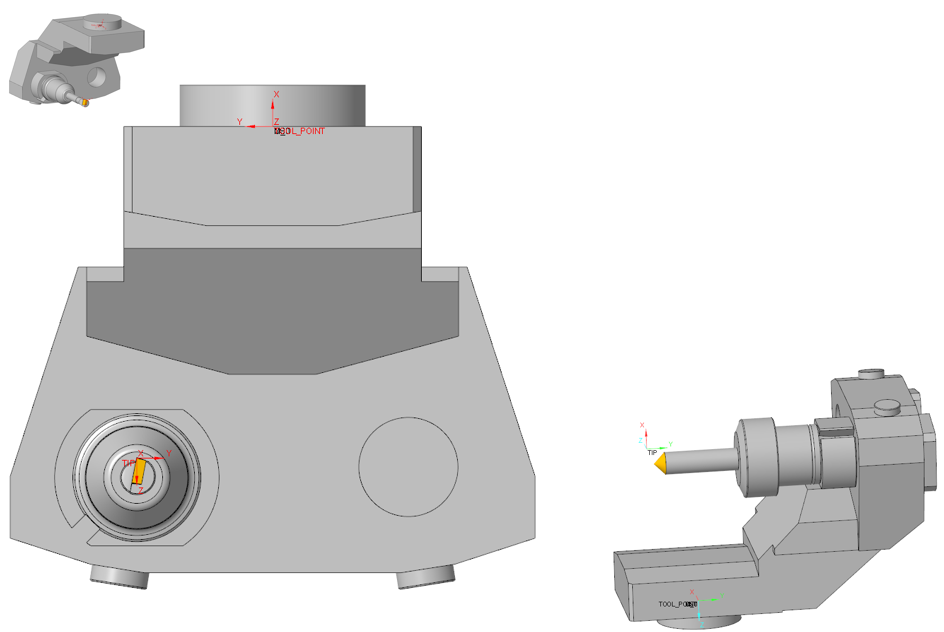

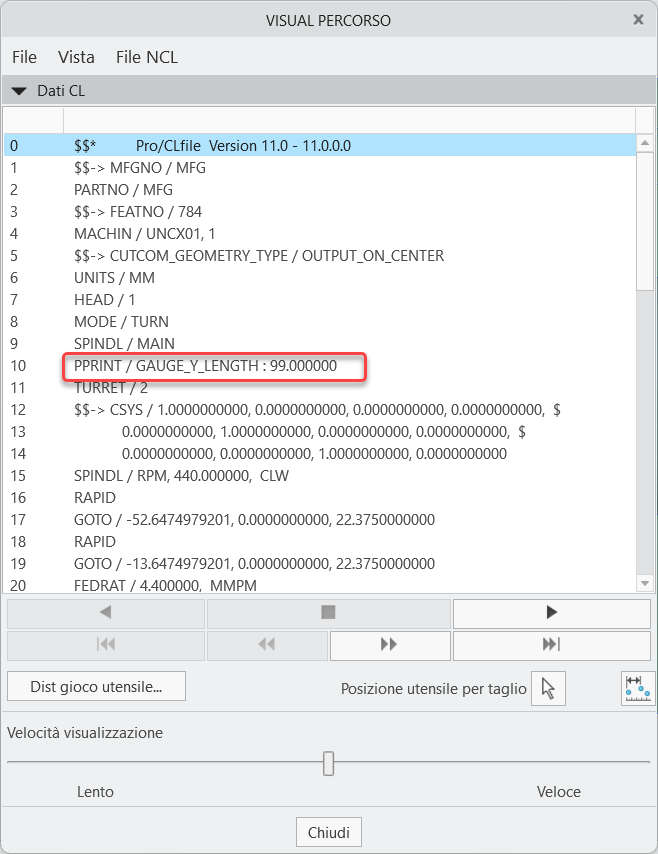

È ora possibile specificare il parametro Gauge_Y_Length nella definizione dell'utensile. Potete includere il valore del parametro nell'output dei dati CL utilizzando l'istruzione PPRINT. Il valore del parametro è disponibile per l'uso da parte del postprocessore e dei sistemi di simulazione. L'opzione Tratto utile Y (Gauge Y Length) è disponibile per i seguenti utensili:
• Utensili di fresatura
• Utensili per tornitura
• Utensili di foratura
Vantaggi
Questo miglioramento offre i seguenti vantaggi:
• Sblocca un'opzione aggiuntiva per il posizionamento dell'utensile
• Offre maggiore flessibilità
Informazioni aggiuntive
Suggerimenti | Nessuno |
Limitazioni | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna |
