Nuova diagnostica per la geometria sovrapposta in stati piatti all'interno di ModelCHECK
Creo+
Posizione nell'interfaccia utente: N/A
Video
Descrizione
Questo miglioramento introduce nuovi controlli per verificare la sovrapposizione di corpi di lamiera e violazioni di progettazione.

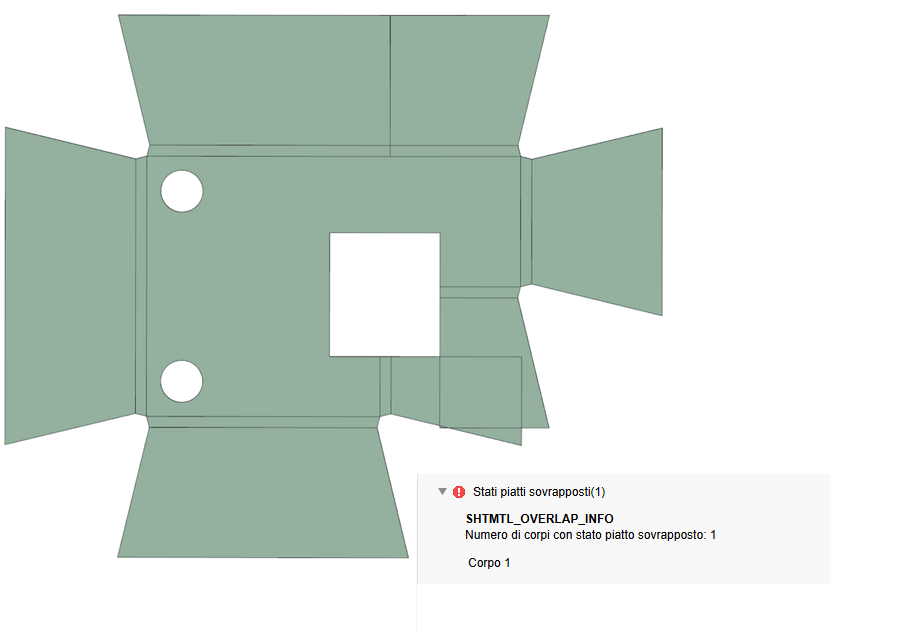

• Controllo SHTMTL_OVERLAP_INFO - Controlla se un corpo di lamiera presenta geometria sovrapposta in stato piatto. Inoltre, evidenzia il corpo interessato nell'area grafica.

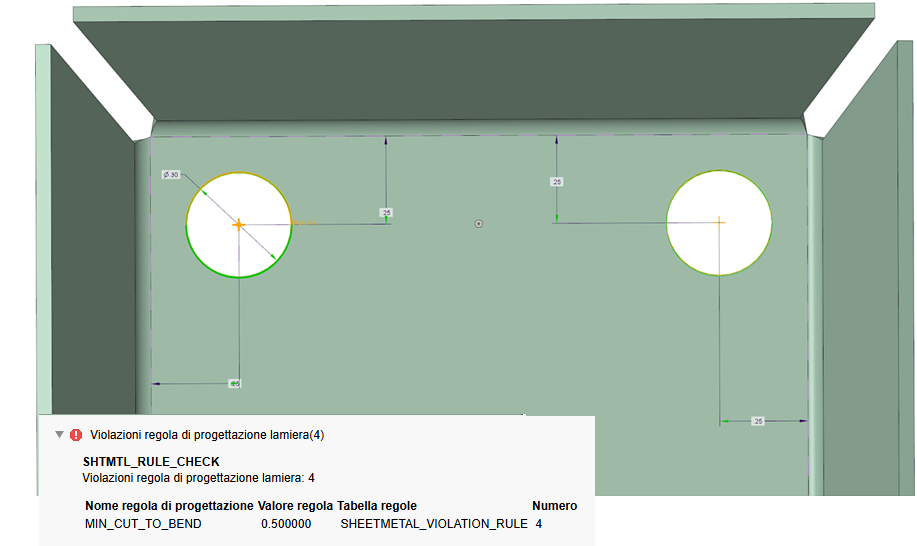

• Controllo SHTMTL_RULE_CHECK - Segnala tutte le violazioni delle regole di progettazione di lamiere. Il controllo include un'opzione per evidenziare la violazione nell'area grafica con la quota corretta.
Vantaggi
Questi controlli estendono la funzionalità dei controlli di Lamiera (Sheetmetal) esistenti per supportare le feature di lamiera multicorpo.
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | Questi controlli sono applicabili soltanto in modalità parte. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna |
