Supporto dei tipi di posizionamento Su entità e Normale a entità per i simboli
Creo+
Posizione nell'interfaccia utente: selezionate un simbolo in MBD e fate clic con il pulsante destro del mouse.
Descrizione
In Model-Based Definition (MBD) è ora possibile posizionare i simboli direttamente sulle superfici senza linee guida. Per i simboli sono supportati i seguenti tipi di posizionamento:

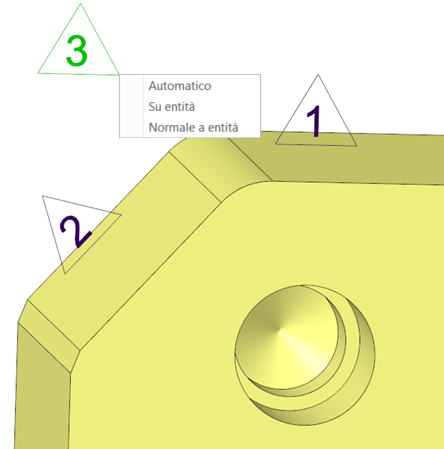

• Su entità (On Entity) - Il simbolo può essere posizionato direttamente su una superficie e si allinea automaticamente al piano di annotazione attivo. È possibile ruotare manualmente il simbolo per regolarne l'orientamento.
• Normale a entità (Normal to Entity) - Il simbolo viene automaticamente posizionato in perpendicolare (normale) alla superficie selezionata.
Vantaggi
Maggiore flessibilità per il posizionamento dei simboli in Model-Based Definition.
Informazioni aggiuntive
Suggerimenti: | Per supportare le opzioni di posizionamento Su entità (On Entity) e Normale a entità (Normal to Entity) per un simbolo, è necessario attivare gli attributi di posizionamento corrispondenti nella definizione del simbolo. |
Limitazioni: | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
