Selezione migliorata delle superfici cilindriche per annotazioni MBD
Creo+
Video
Descrizione

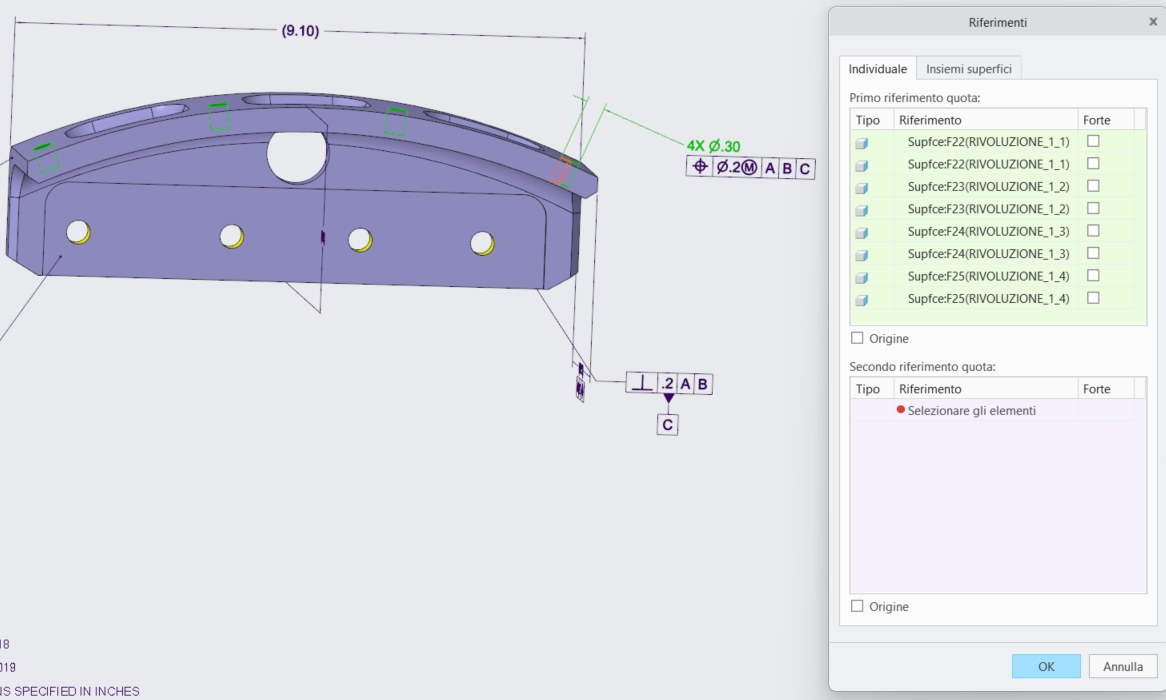

Quando un'annotazione viene posizionata su una feature cilindrica, ad esempio un foro o un albero, entrambe le metà del cilindro risultano ora selezionate come riferimento semantico per questa annotazione. Questo miglioramento elimina la necessità di selezionare manualmente la seconda metà.
La raccolta automatica di superfici è supportata durante il posizionamento delle annotazioni per la prima volta e quando vengono aggiunte nuove varianti cilindriche. Questo comportamento è supportato per tutti i tipi di annotazioni.
Vantaggi
• Selezione semplificata di più feature cilindriche con un numero inferiore di clic.
• Utilizzo semplificato durante la selezione di fori o alberi come riferimenti semantici delle annotazioni.
Informazioni aggiuntive
Suggerimenti | Nessuno |
Limitazioni | La selezione automatica della seconda metà del cilindro non è supportata per i metodi di raccolta avanzati, come quello di inizio e limite. Se un cilindro viene diviso utilizzando la feature di divisione superficie, Creo+ non raccoglie la seconda metà del cilindro. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna |
