Supporto dello strumento di ricerca per la selezione di superfici collegate a feature di serie
Creo+

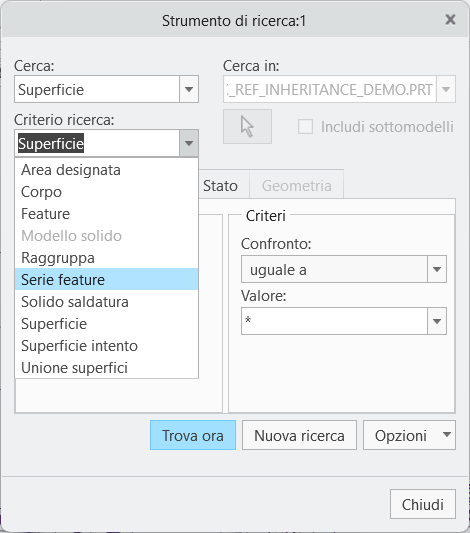

Posizione nell'interfaccia utente: >
Trova (Find). Viene visualizzata la finestra di dialogo Strumento di ricerca (Search Tool).
Trova (Find). Viene visualizzata la finestra di dialogo Strumento di ricerca (Search Tool).• Selezionate Superficie (Surface) dall'elenco Cerca (Look for).
• Selezionate Serie feature (Feature Pattern) dall'elenco Criterio ricerca (Look by).
Video
Descrizione

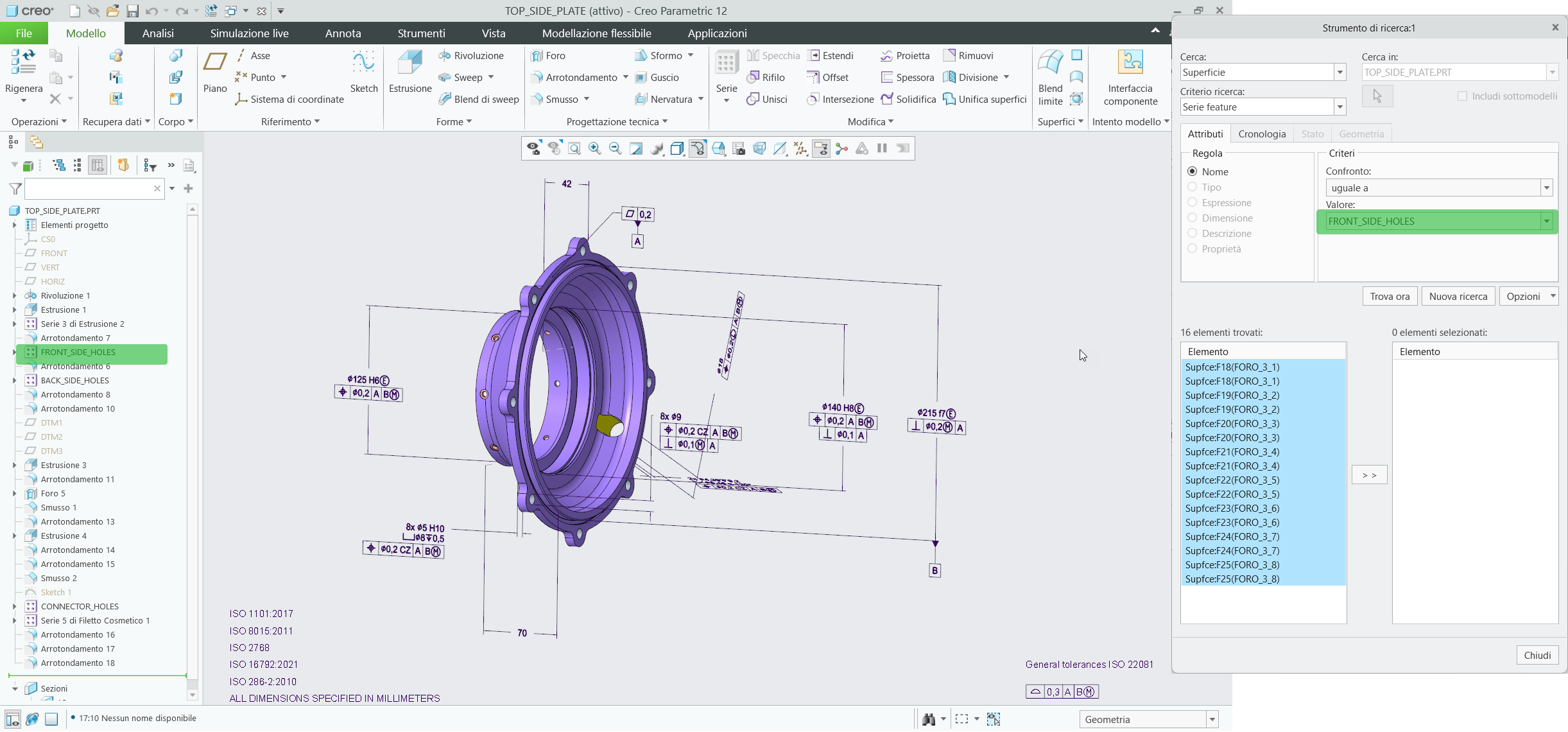

Questo miglioramento supporta una nuova interrogazione dello strumento di ricerca che consente la raccolta di tutte le superfici associate a una feature di serie. Questa interrogazione viene attivata mediante i seguenti attributi di ricerca:
• Cerca (Look For): Superficie (Surface)
• Criterio ricerca (Look By): Serie feature (Feature Pattern)
Le serie di feature possono essere identificate dal relativo ID o da nomi definiti dall'utente. Inoltre, l'interrogazione può essere salvata in una feature di Riferimento (DRF) utilizzando l'opzione Salva interrogazione in feature (Save Query to Feature). Durante la rigenerazione, i risultati dell'interrogazione vengono aggiornati automaticamente all'interno del DRF, che può fungere da input per le feature a valle, ad esempio le annotazioni per MBD.
Vantaggi
Meno tempo da dedicare alla selezione manuale delle superfici che appartengono a una serie.
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | Le serie seguenti non sono supportate da questo miglioramento: • Feature multiforo create con un posizionamento di sketch • Feature di riconoscimento delle serie • Serie di feature di taglio a livello di assieme • Serie di componenti Per i primi tre punti è possibile utilizzare direttamente l'oggetto superficie di intento generato da queste feature. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
