Supporto dei callout di parametro nel testo aggiuntivo delle tolleranze geometriche
Creo+
Posizione nell'interfaccia utente: pannello di testo aggiuntivo delle tolleranze geometriche
1. Selezionate la tolleranza geometrica. Viene visualizzata la scheda della barra multifunzione Tolleranza geometrica (Geometric Tolerance).
2. Fate clic sul pulsante Testo aggiuntivo (Additional Text). Viene visualizzato il pannello Testo aggiuntivo (Additional Text).
Video
Descrizione

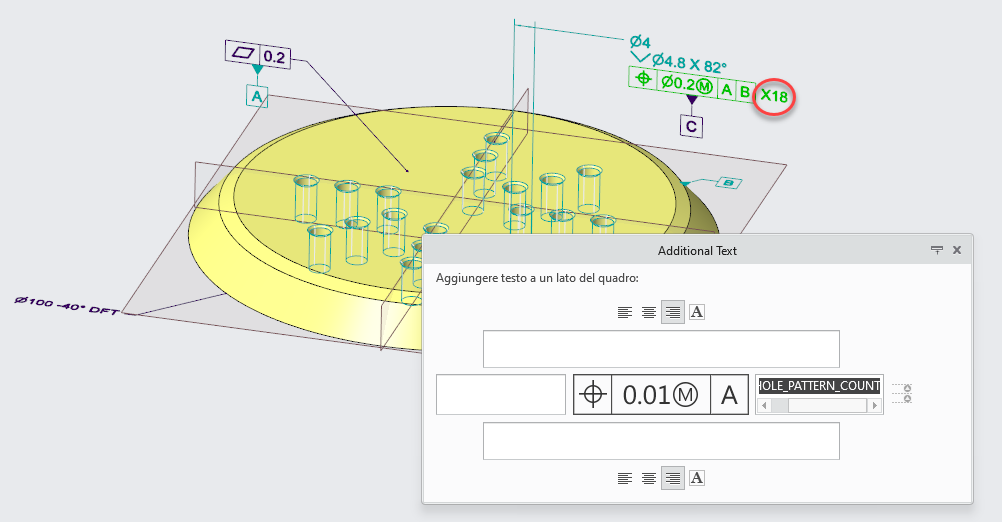

È ora possibile creare dei callout basati sui parametri nei campi di testo aggiuntivi delle tolleranze geometriche. In questo modo non è necessario effettuare correzioni manuali e aggiornamenti quando vengono apportate modifiche al modello.
Con questo miglioramento, lo strumento Personalizzazione campitura (Hatch Designer) è ora disponibile in modalità di disegno ed è possibile creare o modificare direttamente un motivo di campitura PAT.
Vantaggi
Miglioramento del comportamento parametrico per le tolleranze geometriche
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
