Gestione delle annotazioni migliorata
Creo+
Posizione nell'interfaccia utente:

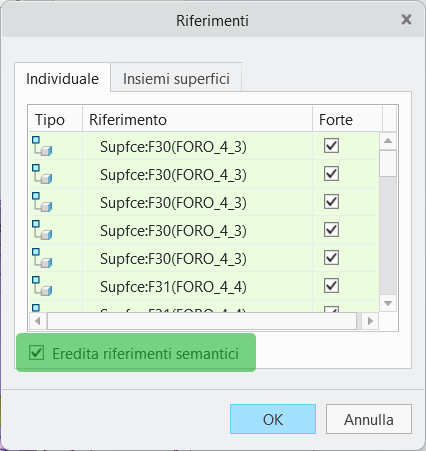

• Nuova casella di controllo Eredita riferimenti semantici (Inherit Semantic References) disponibile nell'interfaccia utente dei riferimenti semantici delle annotazioni indipendenti e nell'interfaccia utente delle feature di annotazione.
• Menu contestuale delle annotazioni figlio
Video
Descrizione

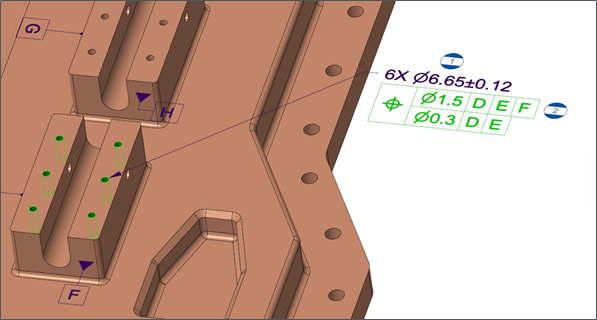

Con questo miglioramento, le annotazioni figlio possono ereditare automaticamente i riferimenti semantici dalla rispettiva annotazione padre quando sono impilate o posizionate come correlate ad altre annotazioni.
Le funzionalità principali di questo miglioramento includono quanto segue:
• L'eredità dei riferimenti semantici viene gestita dall'interfaccia utente dei riferimenti o dal menu contestuale, in caso di applicazione alle annotazioni figlio.
• I futuri aggiornamenti apportati ai riferimenti padre vengono riflessi nelle annotazioni figlio collegate.
• È possibile aggiungere ulteriori riferimenti semantici alle annotazioni figlio senza interrompere l'eredità.
• La rimozione di un riferimento ereditato mantiene i riferimenti rimanenti, ma rimuove il collegamento di eredità.
In precedenza, la selezione manuale dei riferimenti per le annotazioni figlio richiedeva tempo, in particolare in caso di impilamento delle annotazioni o di correlazione dei simboli ad altre annotazioni.
L'eredità dei riferimenti semantici è supportata per i seguenti elementi:
• Annotazioni impilate.
• Simboli o simboli di finiture di superficie posizionati come correlati o con offset rispetto ad altre annotazioni.
• Tipi di annotazioni di feature di annotazione e indipendenti.
Vantaggi
Meno tempo da dedicare alla raccolta di riferimenti semantici e maggiore produttività.
Informazioni aggiuntive
Suggerimenti: | • È stato aggiunto un nuovo attributo di interrogazione allo strumento di ricerca per identificare le annotazioni figlio con eredità di riferimenti interrotta. • L'eredità dei riferimenti semantici è disponibile soltanto per le annotazioni figlio e non per le annotazioni padre. • I modelli legacy con annotazioni figlio esistenti possono essere aggiornati in modo da ereditare i riferimenti semantici dalle annotazioni padre mediante il comando utente inherit_semantic_references. |
Limitazioni: | |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
