Creare tabelle in Model-Based Definition
Creo+
Posizione nell'interfaccia utente: fate clic sul gruppo > .
Video
Descrizione
Questo miglioramento supporta la creazione di tabelle semplici in Model-Based Definition (MBD).
In MBD è ora possibile creare tabelle che possono essere posizionate su qualsiasi piano di annotazione o impostate come piane rispetto allo schermo. Le tabelle possono essere assegnate a combinazioni di stati come altre annotazioni supportate.
È possibile creare una tabella in MBD utilizzando questi metodi:

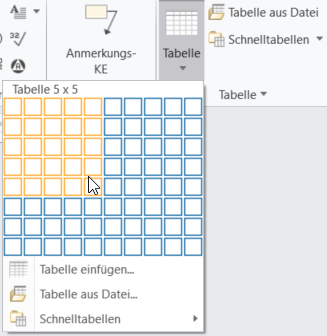

• Utilizzare una griglia di tabella o il comando Inserisci tabella (Insert Table) - Consente di selezionare il numero desiderato di righe e colonne durante la creazione di una tabella vuota.
• Recuperare una tabella da un file esistente - Recuperate le tabelle predefinite dai formati di file supportati, ad esempio *.CSV, *.XLSX (foglio di calcolo Excel) o *.tbl.

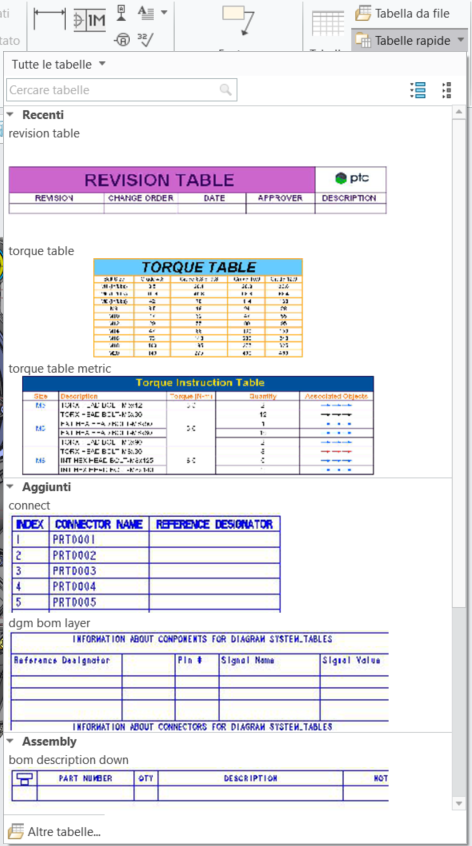

• Inserire una tabella dalla raccolta Tabelle rapide (Quick Tables) - Nella raccolta è possibile visualizzare in anteprima le tabelle definite dal sistema e dall'utente. Cercate e aggiungete la tabella pertinente da posizionare nel modello.
Una tabella selezionata utilizzando una delle opzioni precedenti viene attaccata al cursore. Potete quindi scegliere la posizione di posizionamento desiderata per la tabella nel modello MBD.
Vantaggi
Le tabelle in MBD consentono di aggiungere e organizzare in modo rapido e semplice i dati di progettazione tecnica in formato di tabella.
Informazioni aggiuntive
Suggerimenti | Il percorso di default da cui vengono recuperate le tabelle definite dall'utente può essere definito utilizzando l'opzione pro_table_dir di config.pro. |
Limitazioni | Al momento, Creo+ non supporta tabelle con regioni di ripetizione. Quando posizionate una tabella con regioni di ripetizione, viene visualizzato un messaggio in MBD e la tabella viene posizionata come tabella semplice. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna |
