Trascinamento preciso del manichino
Creo+
Posizione nell'interfaccia utente: quando utilizzate il trascinatore 3D nell'ambiente del manichino, è possibile modificare il parametro incrementale visualizzato.
Video
Descrizione

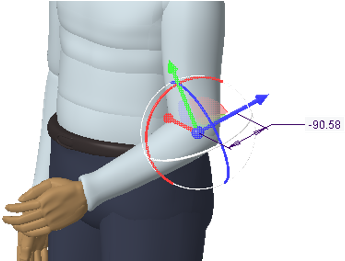

I segmenti del manichino possono ora essere riorientati con un preciso incremento del trascinatore 3D, per un controllo angolare e lineare. Quando si utilizza il trascinatore 3D, un valore di trascinamento incrementale può essere visualizzato e modificato manualmente sul numero desiderato.

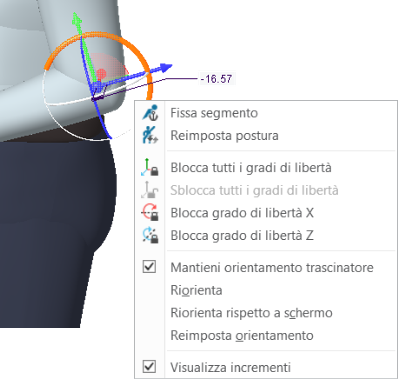

La visualizzazione di questo incremento può essere disattivata dal menu di scelta rapida del trascinatore (pulsante destro del mouse).
È inoltre disponibile un'opzione che consente di mantenere bloccato l'orientamento lineare del trascinatore dopo il trascinamento, in modo che sia possibile fornire più incrementi con lo stesso orientamento.
Vantaggi
Con il trascinatore 3D è possibile visualizzare e controllare con precisione le posizioni dei segmenti del manichino.
Informazioni aggiuntive
Suggerimenti: | Nessuna. |
Limitazioni: | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | manikin_dim_drag_lock y*/n Quando si eseguono movimenti planari con il trascinatore 3D e immettendo un valore per la traslazione lungo un asse, blocca la quota dell'asse ortogonale. • Quando l'opzione è impostata su Sì (Yes): Quando immettete un valore per una quota, vi sarà movimento solo in quella direzione, anche in modalità 2D (piana). L'altra quota non cambierà. • Quando l'opzione è impostata su No: Il sistema permetterà il movimento in direzione ortogonale. |
