Miglioramento di GD&T Advisor: piani di annotazione selezionabili dall'utente
Creo+

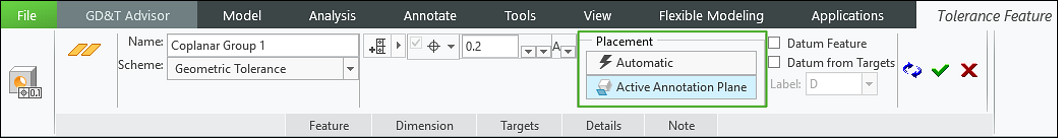

Posizione nell'interfaccia utente: quando definite una feature funzionale, l'opzione Piano di annotazione attivo (Active Annotation Plane) è disponibile in Posizionamento (Placement), come mostrato di seguito.
Video
Descrizione
Quando definite una nuova feature funzionale in GD&T Advisor, potete ora controllare dove posizionare le annotazioni generate da GD&T Advisor.
• Automatico (Automatic) - Le annotazioni vengono posizionate da GD&T Advisor sul piano selezionato automaticamente.

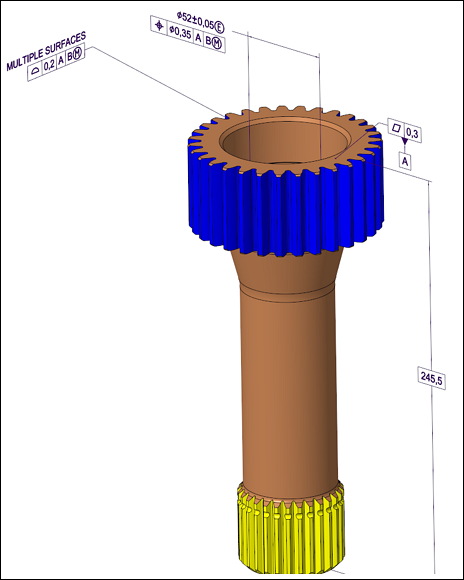

• Piano di annotazione attivo (Active Annotation Plane) - Le annotazioni vengono posizionate sul piano attualmente selezionato nella scheda Annota (Annotate). Per posizionare le annotazioni su un piano differente, potete selezionare il piano o crearne uno nuovo nella scheda Annota (Annotate).
Vantaggi
Questo miglioramento offre livelli superiori di flessibilità e controllo sulla creazione di annotazioni quando si utilizza GD&T Advisor.
Informazioni aggiuntive
Suggerimenti: | Quando selezionate l'opzione Piano di annotazione attivo (Active Annotation Plane), GD&T Advisor utilizza l'ultimo piano di annotazione selezionato nella scheda Annota (Annotate) per creare annotazioni. |
Limitazioni: | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
