Miglioramento di GD&T Advisor: supporto per metodi aggiuntivi di raccolta dei riferimenti semantici
Creo+
Posizione nell'interfaccia utente: N/A
Video
Descrizione
In precedenza GD&T Advisor non supportava le superfici di intento o le superfici individuali nel raccoglitore Insiemi superfici (Surface sets).

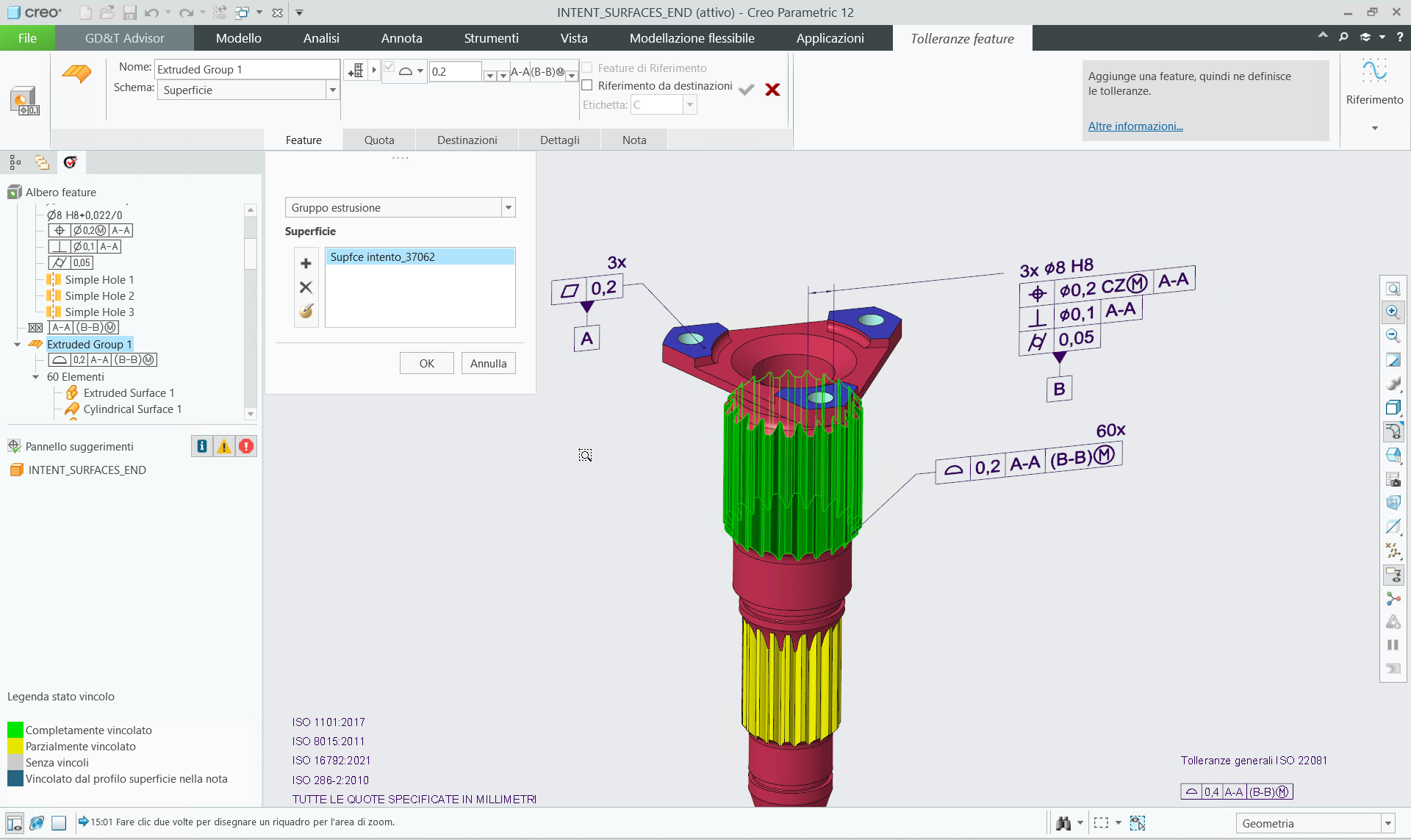

È ora possibile utilizzare le superfici di intento di Creo e raccoglierle come riferimenti semantici per le annotazioni quando si utilizza GD&T Advisor.
Sono stati implementati i miglioramenti riportati di seguito.
• Potete utilizzare l'opzione Scegli da lista (Pick From List) per raccogliere le superfici di intento durante la definizione di nuove feature funzionali in GD&T Advisor o la convalida delle annotazioni Creo contenenti superfici di intento, indipendentemente dal fatto che siano aggiunte ai raccoglitori Individuale (Individual) o Insiemi superfici (Surface sets).
• GD&T Advisor ora supporta e convalida i singoli riferimenti aggiunti al raccoglitore Insiemi superfici (Surface sets) per le annotazioni.
Vantaggi
Questo miglioramento ottimizza il processo consentendo alle superfici di intento di Creo di raccogliere rapidamente più superfici che rappresentano la finalità di progettazione in modo associativo. La finalità di progettazione viene aggiornata man mano che il modello cambia. In questo modo gli utenti risparmiano tempo e fatica rispetto alla raccolta manuale delle superfici in modo non associativo.
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | In questa versione, GD&T Advisor non supporta ancora i seguenti metodi di raccolta per la creazione o la convalida di annotazioni GD&T: • Feature di Riferimento di tipo Superfici intento (Intent Surfaces) utilizzate dall'annotazione Creo • Superfici raccolte utilizzando metodi di raccolta basati su regole, come superfici di partenza e limite, superfici loop e così via. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
