Conformità agli standard di dettaglio di GD&T Advisor: supporto della rettilineità e del profilo di linea nei modelli ISO GPS
Creo+

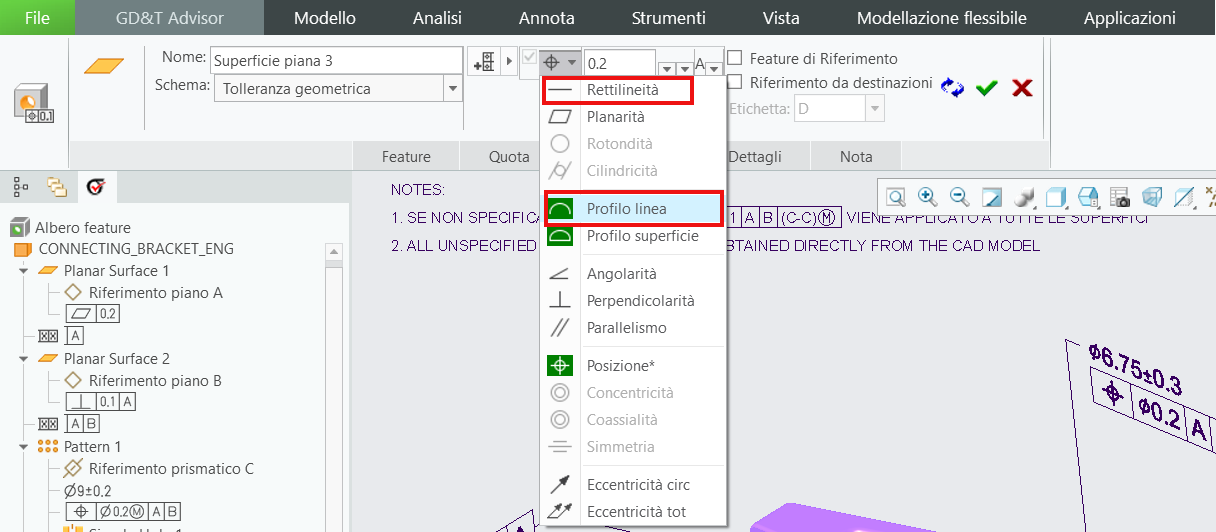

Posizione nell'interfaccia utente: durante la definizione di una feature di tolleranza, le tolleranze geometriche Rettilineità (Straightness) e Profilo linea (Line profile) vengono elencate come caratteristiche geometriche e possono essere utilizzate in situazioni applicabili.
Video
Descrizione
È ora possibile utilizzare le tolleranze geometriche Rettilineità (Straightness) e Profilo linea (Line profile) per modelli ISO GPS in situazioni applicabili. In precedenza GD&T Advisor non supportava questo tipo di indicazione per modelli ISO. Ora viene visualizzato un messaggio che indica quando tale indicazione richiede un indicatore del piano di intersezione.
Vantaggi
Conformità migliorata allo standard di dettaglio ISO 1101.
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | GD&T Advisor verifica se l'indicatore richiesto è stato aggiunto a una tolleranza geometrica. Tuttavia, non verifica la correttezza della sintassi utilizzata nell'indicatore o l'applicabilità di una specifica etichetta della feature di Riferimento utilizzata dall'indicatore. Questa funzionalità è applicabile solo quando lo standard di tolleranza è impostato su ISO 1101:2017. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
