Miglioramento di GD&T Advisor: supporto di ISO 22081 per tolleranze generali
Creo+

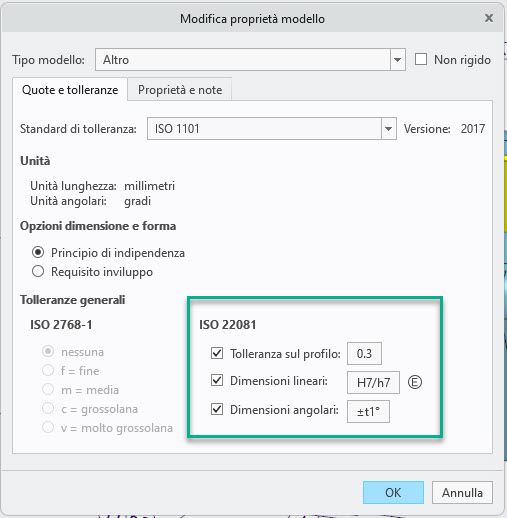

Posizione nell'interfaccia utente: fate clic su Modifica proprietà in GD&T Advisor.
Video
Descrizione
GD&T Advisor è stato aggiornato per supportare ISO GPS 22081:2021 al fine di indicare le specifiche di tolleranza geometrica e di dimensione generali.
Questo miglioramento include le seguenti tolleranze generali:
• Tolleranza sul profilo generale

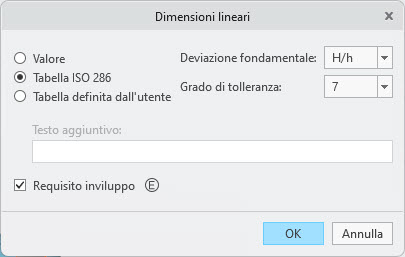

• Tolleranza di dimensioni lineari generale
• Tolleranza di dimensioni angolari generale
Ora, una volta applicata la tolleranza, nel modello viene visualizzata una nota corrispondente per indicare le tolleranze utilizzate e a questa specifica geometrica viene associata una raccolta di riferimenti semantici pertinenti per la tolleranza sul profilo generale.
Potete specificare i dettagli delle tolleranze generali in base agli standard ISO più recenti utilizzati dal modello.
Una nota di sistema generata viene visualizzata nel modo seguente:
Vantaggi
Con questo miglioramento, la specifica delle tolleranze generali conforme a ISO è ora supportata in GD&T Advisor.
Informazioni aggiuntive
Suggerimenti | Nessuno |
Limitazioni | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna |
