Miglioramento di GD&T Advisor: riferimento di profondità non necessario se è definita la tolleranza sul profilo generale
Creo+
Posizione nell'interfaccia utente: N/A
Descrizione
In precedenza, gli utenti dovevano vincolare esplicitamente il piano di riferimento prima di creare una feature funzionale per feature rastremate. In caso contrario, la definizione della feature non veniva completata.
Se per il modello è stata definita una tolleranza sul profilo generale, gli utenti non hanno più bisogno di definire il riferimento di profondità per le feature rastremate che richiedono un riferimento di offset, riducendo ulteriormente il tempo necessario per definire una feature funzionale.

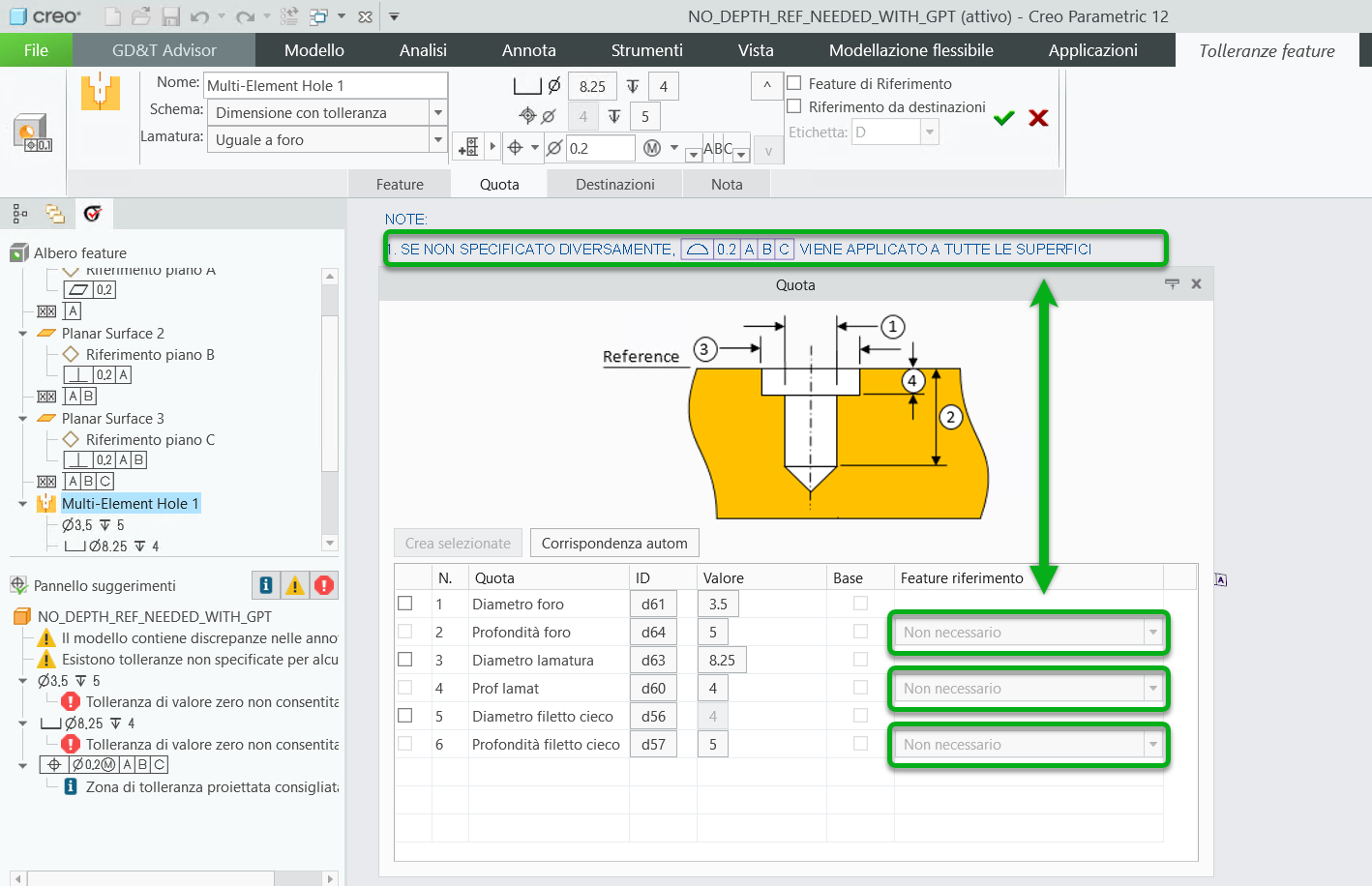

L'immagine seguente illustra il workflow migliorato.

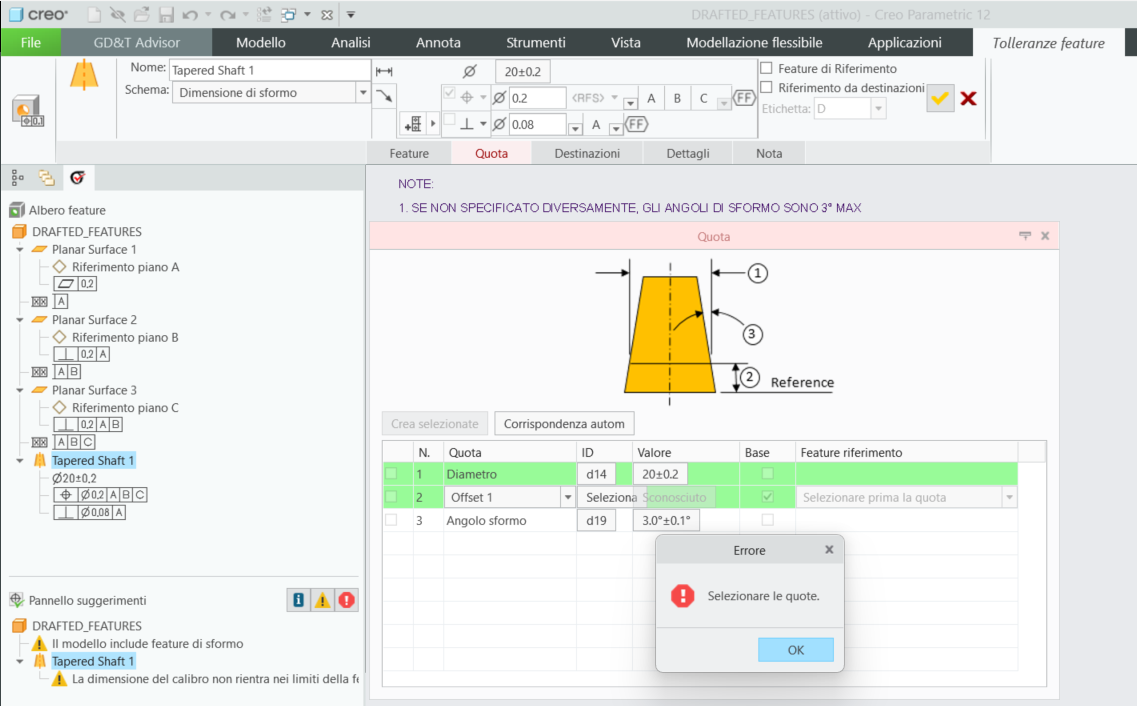

L'immagine seguente illustra il workflow precedente.
Vantaggi
Questo miglioramento ottimizza il workflow per la definizione di feature rastremate quando utilizzate la tolleranza sul profilo generale.
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
