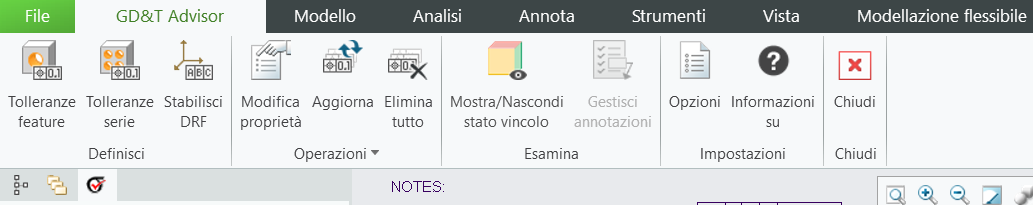

Posizione nell'interfaccia utente: barra multifunzione di GD&T Advisor

Guardate il video in Learning Connector.

È ora disponibile in Creo la tolleranza sul profilo generale con informazioni semantiche.

In precedenza, la tolleranza sul profilo generale era rappresentata sotto forma di una nota semplice e nessuna delle sue proprietà veniva riflessa dai parametri.

La tolleranza sul profilo generale creata con GD&T Advisor è ora rappresentata sotto forma di un tipo di annotazione di tolleranza geometrica e tutte le proprietà dell'annotazione vengono trasmesse anche ai relativi parametri.

In precedenza era possibile colorare tutte le superfici del modello associate al profilo generale. Tuttavia, le superfici effettive del modello non venivano aggiunte come riferimenti semantici all'annotazione.

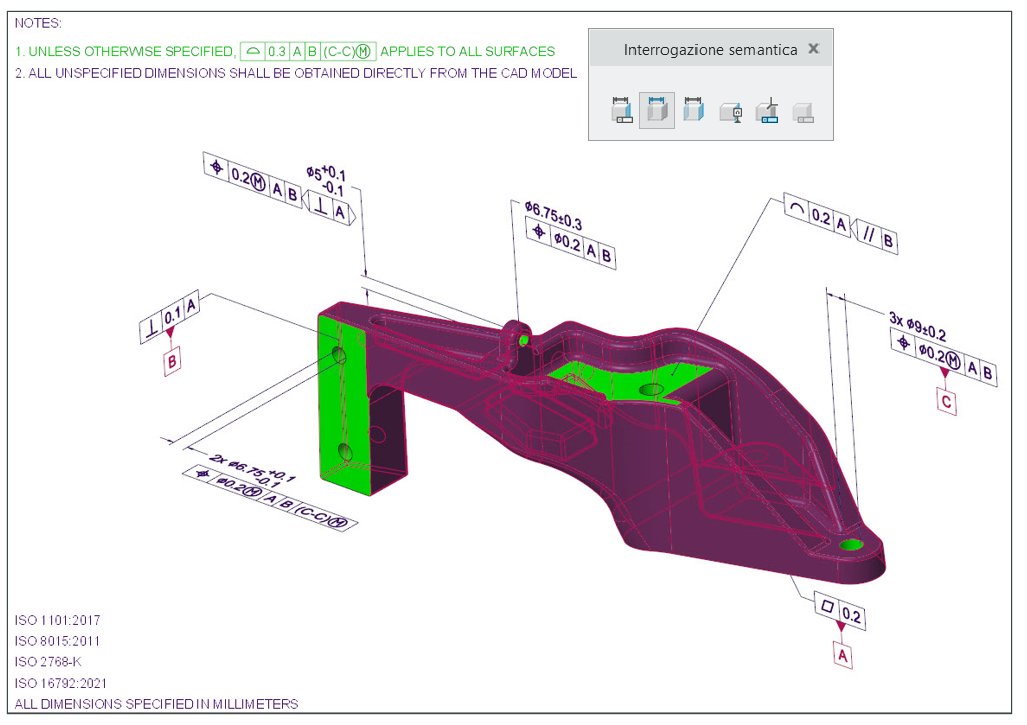

Inoltre, la tolleranza sul profilo generale è ora associata alle superfici pertinenti del modello. Ciò significa che tutte le superfici del modello non altrimenti specificate con altre annotazioni GD&T vengono aggiunte alla tolleranza sul profilo generale come riferimenti semantici.

I riferimenti semantici associati a una tolleranza sul profilo generale vengono automaticamente aggiornati a ogni modifica del modello. Tuttavia, è anche possibile aggiornare manualmente i riferimenti semantici della tolleranza sul profilo generale mediante il nuovo comando Aggiorna riferimento profilo generale (Update General Profile references) dalla barra multifunzione di GD&T Advisor.

Con questo miglioramento, la tolleranza sul profilo generale contiene tutti i riferimenti semantici pertinenti del modello. In questo modo viene veicolato il reale stato Model-Based Definition (MBD) del modello per l'uso a valle.
