Miglioramento di GD&T Advisor: nuova opzione per gestire la visibilità delle note piane rispetto allo schermo
Creo+
Posizione nell'interfaccia utente: è possibile impostare l'opzione nel file GDTAAppOptions.xml.
Descrizione
GD&T Advisor supporta ora l'opzione Show_Flat-to-Screen_Notes, disponibile nel file GDTAAppOptions.xml, che consente agli utenti e agli amministratori CAD di controllare la visualizzazione delle note piane rispetto allo schermo generate da GD&T Advisor.
Quando l'opzione è impostata su "no", le note di GD&T Advisor non sono visibili sullo schermo, ma vengono comunque creati i parametri pertinenti. In questo modo gli utenti possono includere informazioni referenziate in altre annotazioni. Ad esempio, possono richiamare il parametro &GDTA_STANDARD_REF_NOTES per referenziare gli standard utilizzati da GD&T Advisor per il modello (ad esempio, ASME Y14.5-2018, ASME Y14.41-2019).

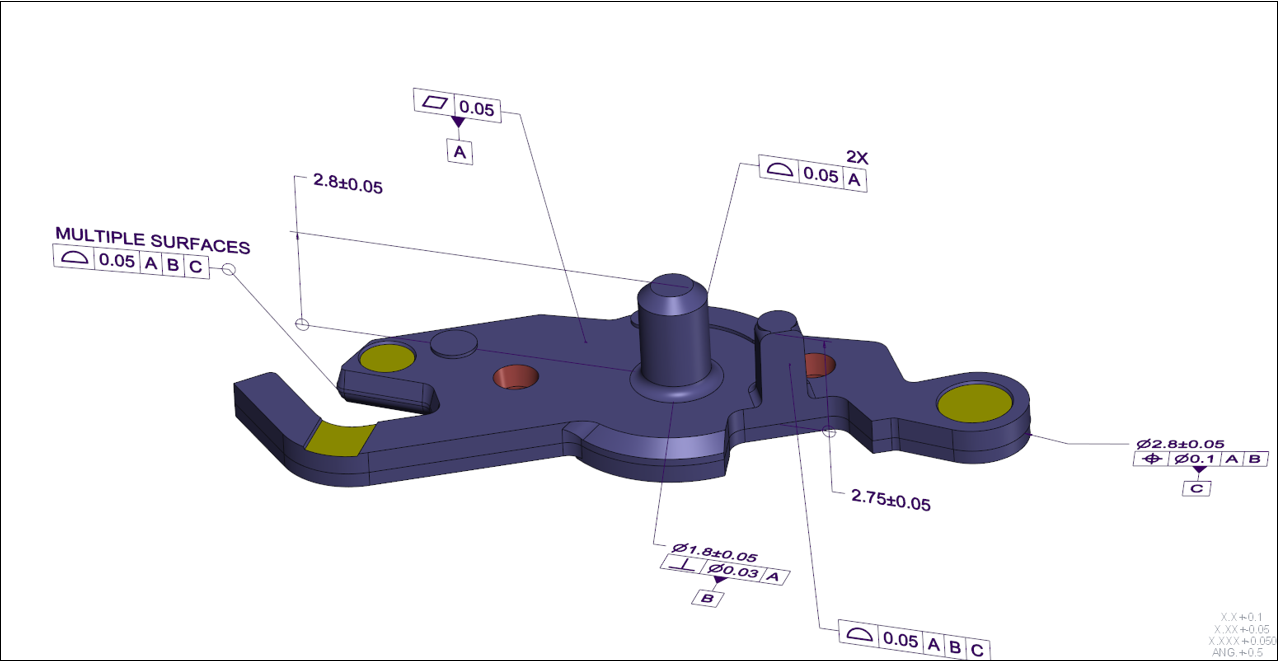

L'immagine seguente mostra l'opzione Show_Flat-to-Screen_Notes impostata su no

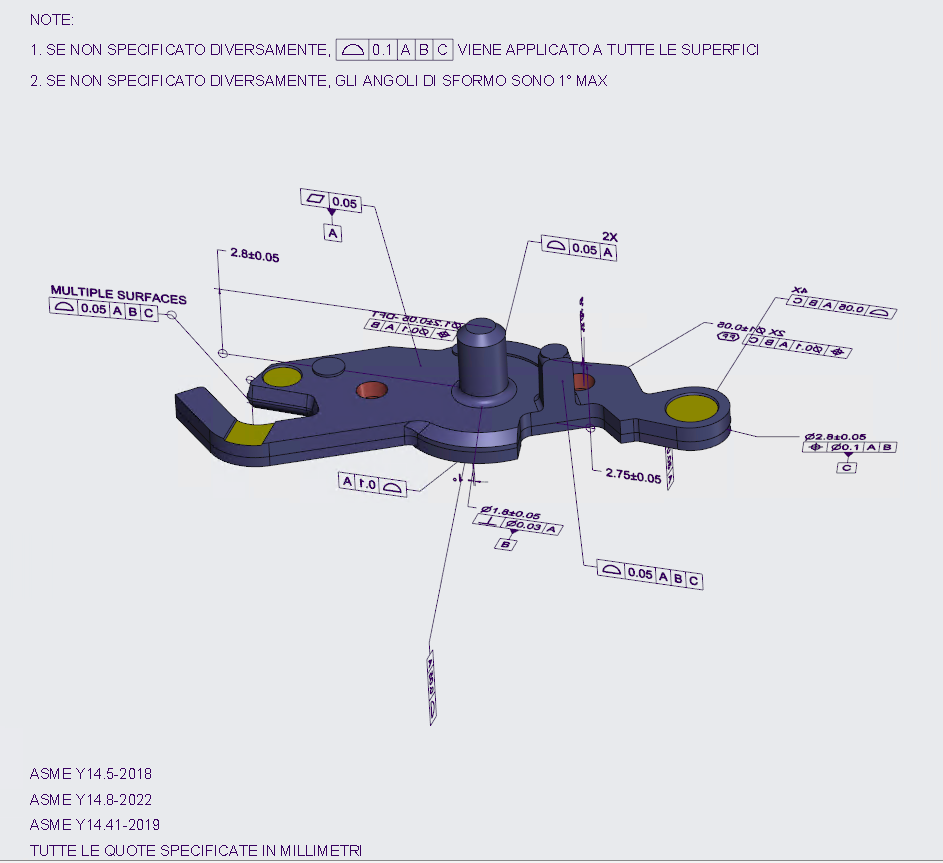

L'immagine seguente mostra l'opzione Show_Flat-to-Screen_Notes impostata su yes
Vantaggi
Con questo miglioramento, gli utenti possono ora controllare facilmente la visibilità delle note piane rispetto allo schermo in GD&T Advisor. In alcuni casi, quando si applicano le note MBD, spesso gli utenti preferiscono utilizzare note specifiche gestite dalle regole aziendali. In precedenza, era impossibile controllare la visualizzazione delle note piane rispetto allo schermo di GD&T Advisor e gli utenti dovevano nasconderle manualmente. Questo task è ora molto più semplice con la nuova opzione.
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Quando questa opzione è impostata su "yes" o non esiste nel file XML delle opzioni, le note vengono visualizzate sullo schermo come nelle versioni precedenti a Creo 12. |
