Conformità agli standard di dettaglio di GD&T Advisor: controllo del modificatore di forma della zona di tolleranza
Creo+

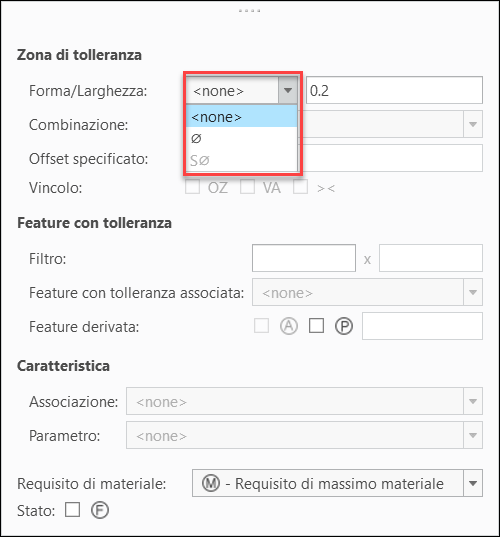

Posizione nell'interfaccia utente: controllo del modificatore di forma della zona dalla scheda Dettagli (Details) di Tolleranze feature (Tolerance Feature).
Video
Descrizione
In precedenza non era possibile controllare il modificatore di forma della zona di tolleranza per fori e sfere nei modelli ISO GPS. Ora è possibile controllare il modificatore di forma della zona di tolleranza per fori e sfere nei modelli ISO GPS mediante le opzioni SØ, Ø o <none>.
 | Quando il modificatore di forma è impostato su <none>, viene visualizzato un messaggio che richiede di aggiungere un indicatore del piano di orientamento per completare la definizione. |
Vantaggi
Conformità migliorata allo standard di dettaglio ISO 1101.
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | GD&T Advisor verifica se l'indicatore richiesto è stato aggiunto a una tolleranza geometrica. Tuttavia, non verifica la correttezza della sintassi utilizzata nell'indicatore o l'applicabilità di una specifica etichetta della feature di Riferimento utilizzata dall'indicatore. Questa funzionalità è applicabile solo quando lo standard di tolleranza è impostato su ISO 1101:2017. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
