GD&T Advisor: callout di fori semplificati combinati per modelli ISO
Creo+
Posizione nell'interfaccia utente: N/A
Video
Descrizione
Lo standard ISO GPS supporta lo schema di quotatura completo e semplificato per i callout nei fori a più elementi (ad esempio, lamatura/svasatura o filetti). GD&T Advisor supporta ora lo schema semplificato per modelli ISO (già supportato per modelli ASME).
Il callout del foro semplificato combinato viene attivato utilizzando una nuova etichetta XML Combined_ISO_hole_notes impostata su YES nel file delle opzioni dell'applicazione GDTAAppOptions.xml.
Utilizzando questa opzione, gli utenti ISO possono specificare i callout per le feature di foro ed essere certi che le specifiche multiple vengano visualizzate come combinate.

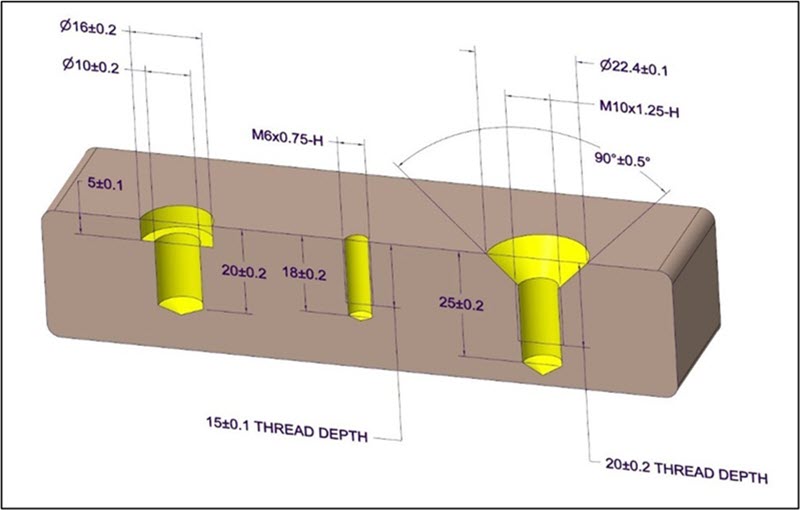

Combined_ISO_hole_notes = No

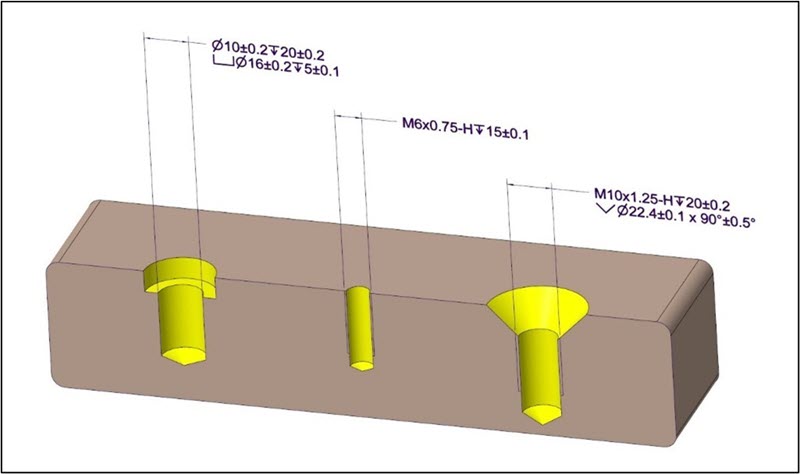

Combined_ISO_hole_notes = Yes
Vantaggi
Leggibilità ottimizzata dei callout dei fori, riduzione dell'ingombro di annotazioni nel modello Model-Based Definition e miglioramento della conformità agli standard ISO.
Informazioni aggiuntive
Suggerimenti | Nessuno |
Limitazioni | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | I modelli legacy con callout dei fori esistenti continuano a mostrare lo schema di quotatura completo se la nuova opzione XML Combined_ISO_hole_notes è impostata su NO. Quando è impostata su YES, GD&T Advisor aggiorna gli schemi dei callout dei fori durante la verifica. |
